哈喽大家好,我是你们的小象。
我们在分析过程中经常会遇到平面应力、平面应变、以及轴对称的特殊算例。我们可以使用2D简化的方式来加快有限元分析流程。
平面应力:只在平面内有应力,与该面垂直方向的应力可忽略,例如薄板拉压问题。
平面应变:只在平面内有应变,与该面垂直方向的应变可忽略。

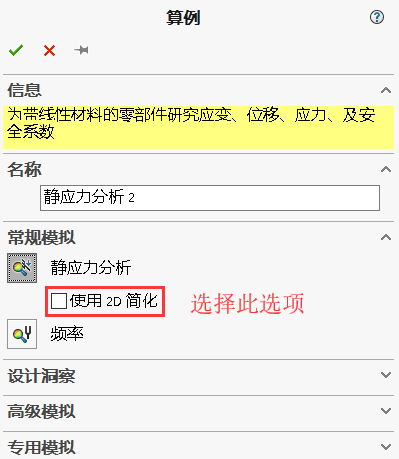

可以在静态算例、非线性算例、热算例、以及设计算例时使用2 D简化选项。

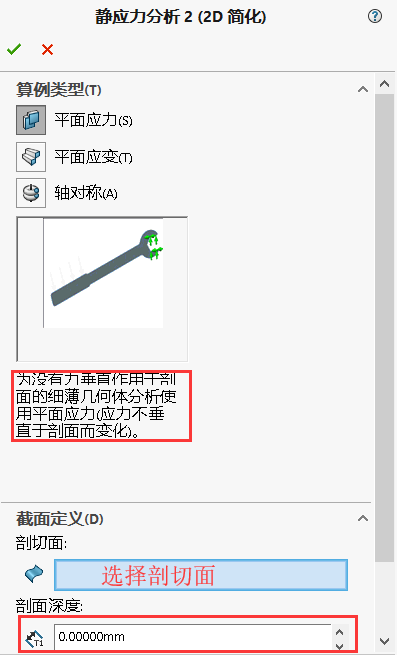

1、平面应力的问题:
特别注意,剖面深度大小的设置应该选择真实模型的尺寸,计算机不会自动识别模型的深度尺寸。比如力添加在边线上的大小,其实是作用在边线X深度面积上的力。

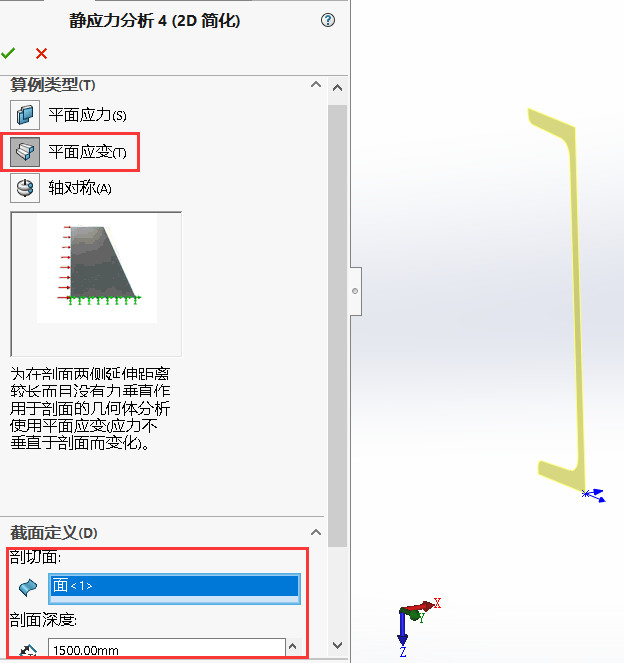

2、平面应变的问题:完成2D简化设置;

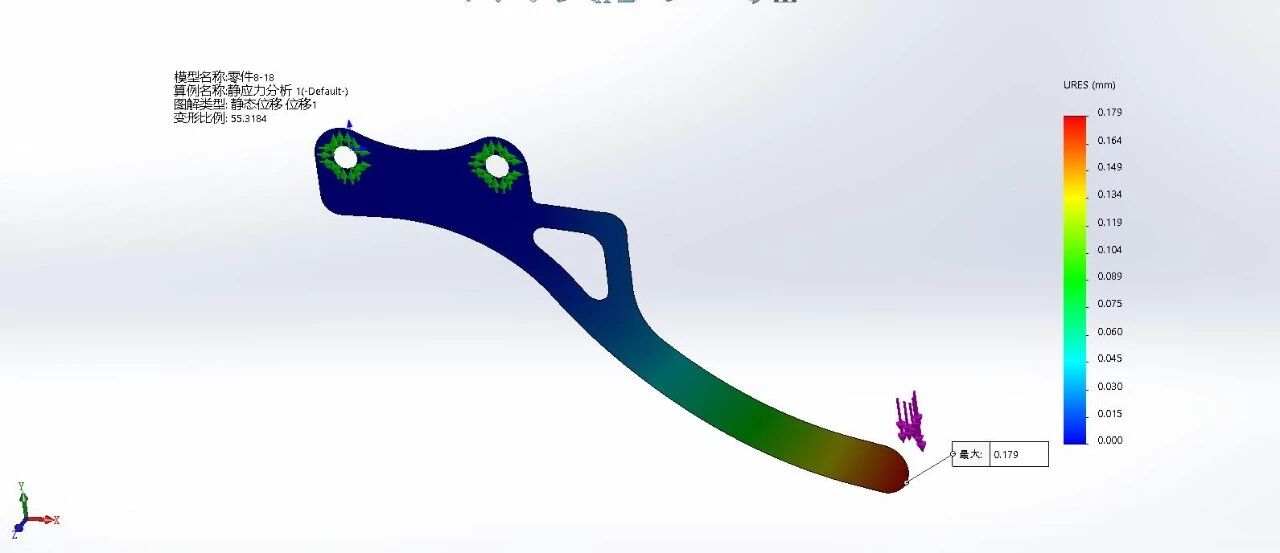

分析结果3D显示:

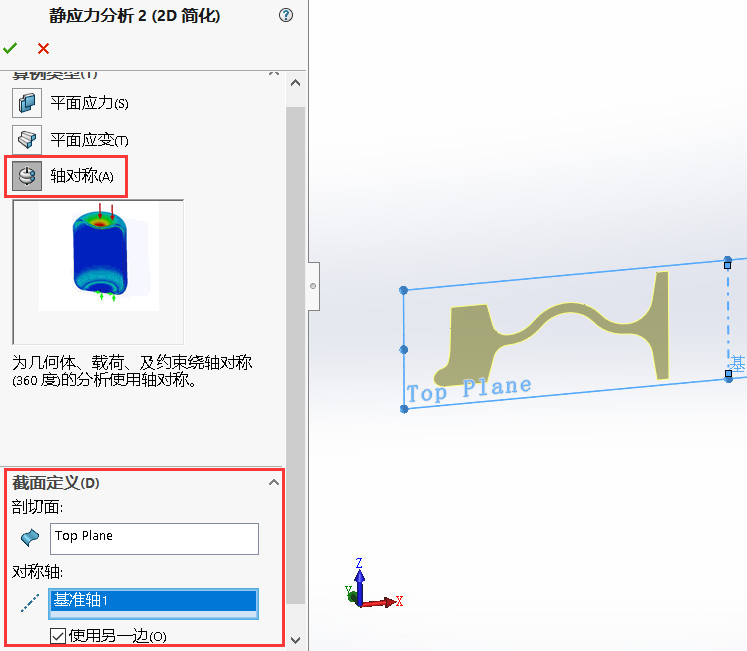

3、轴对称问题:完成轴对称设置,其中几何体、载荷及约束都需要是轴对称的。

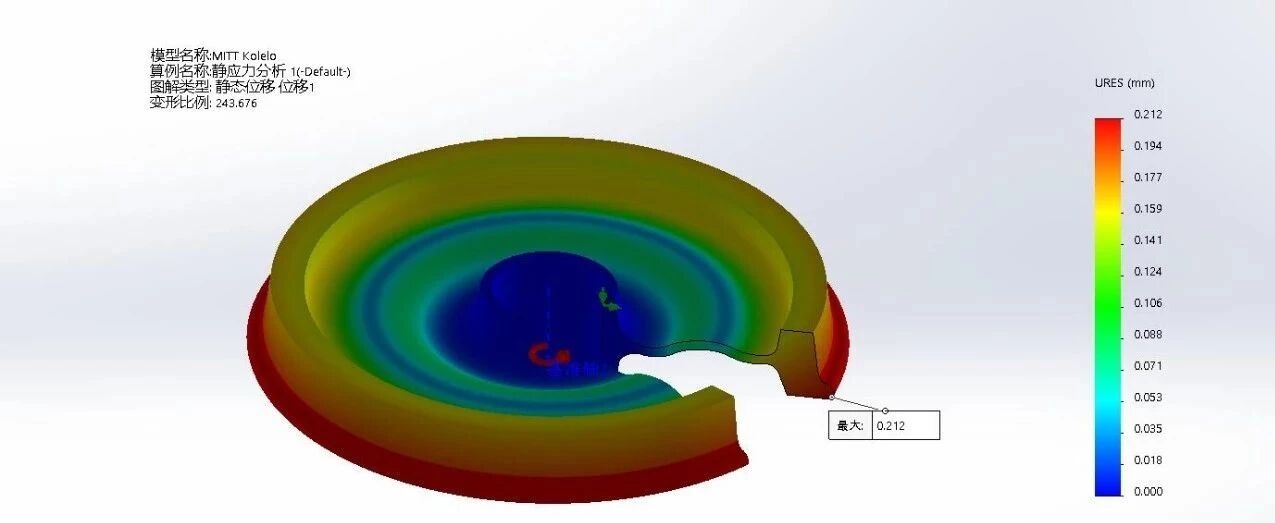

分析结果3D显示:
希望我们可以根据特殊的分析算例,选择合适的2D简化来加快我们的分析流程。这次三个例子都是零件,当然装配体也是合适的,想了解装配体的分析算例,敬请关注下期视频。
今天就到这里啦~
