3D草图的应用
不同于我们平常建模用到的2D平面草图，3D草图的绘制不像传统的2D草图一样被限制于单一平面上进行绘制，3D草图在我们需要创建一些特殊的结构是非常有帮助的，制作3D草图的时候需要及时理解电脑所展示给我们的视图方位反馈。

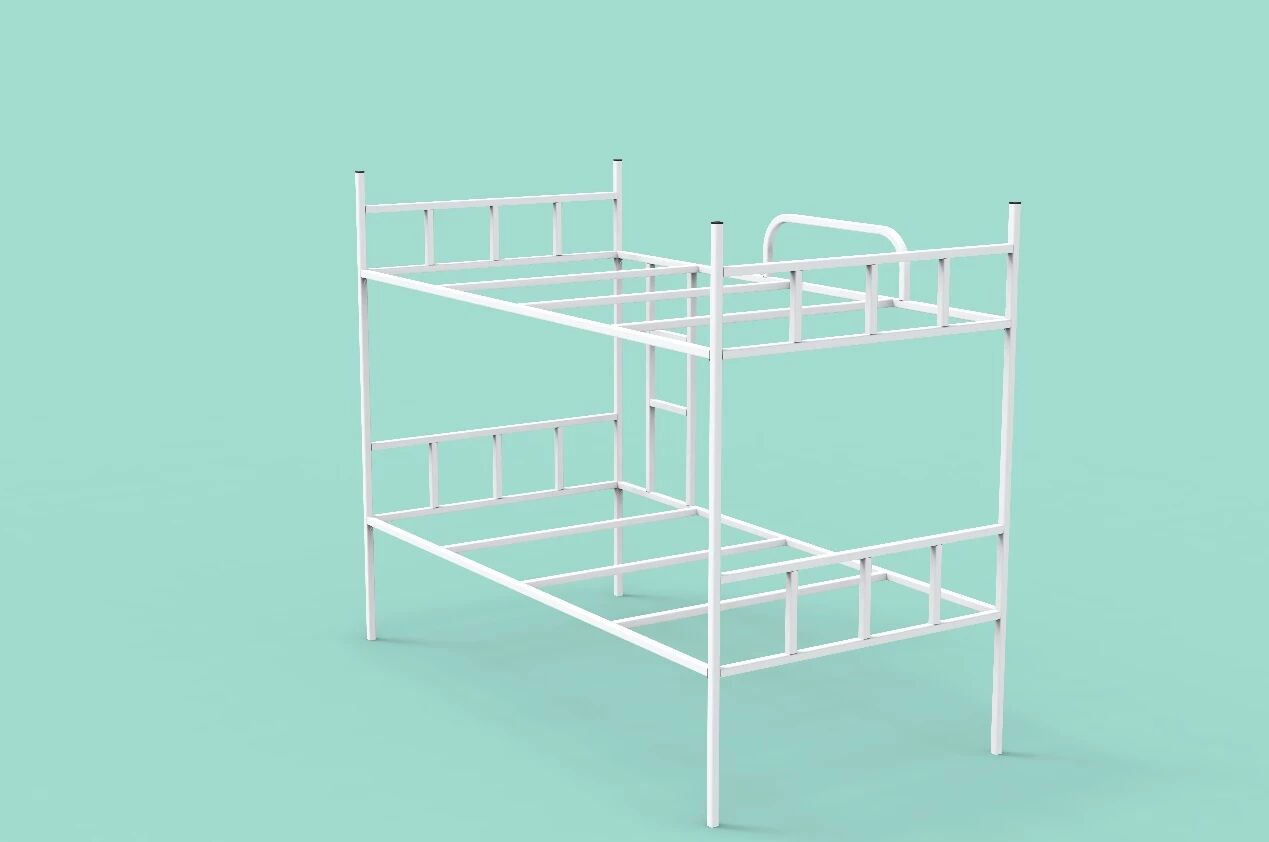

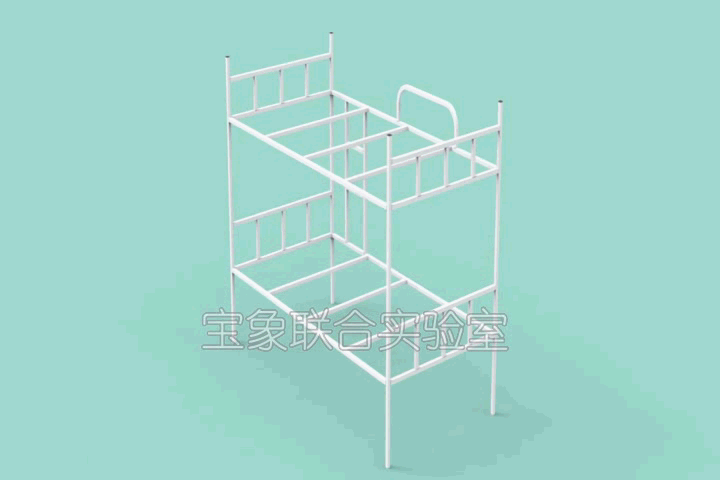

今天我们就通过绘制一张双层铁架床的3D草图来给大家讲解一下3D草图在实际建模中的应用。

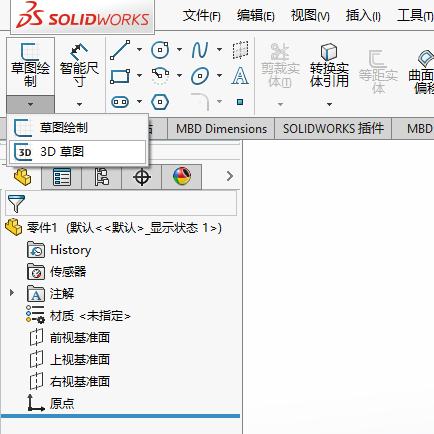

打开SOLIDWORKS，在我们的界面中直接切换到草图功能选项卡里的3D草图。

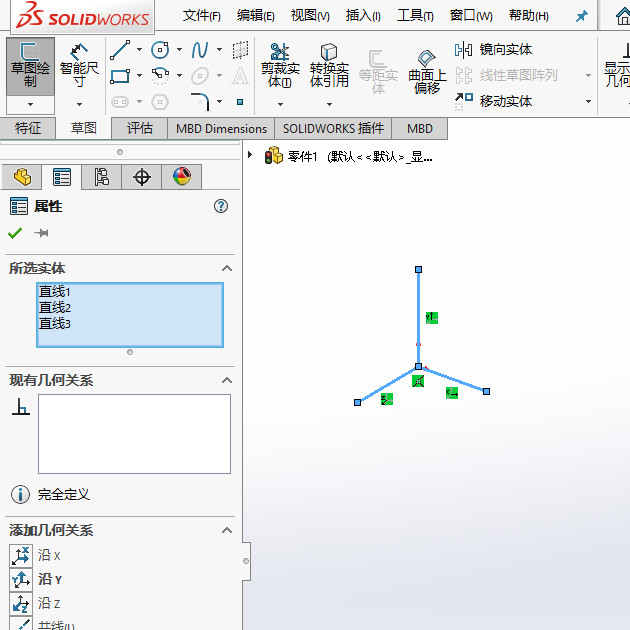

进入3D草图绘制模式之后，首先我们要明白一点，在确认参考基准面的时候，光标来绘制线段的时候，朝向移动之后，系统会给相应的方向反馈，在通常情况下：XY方向=前视基准面，YZ方向=右视基准面，XZ=上视基准面方向。
在理解好方向之后呢，我们就可以开始绘制我们的铁架床的3D架子了

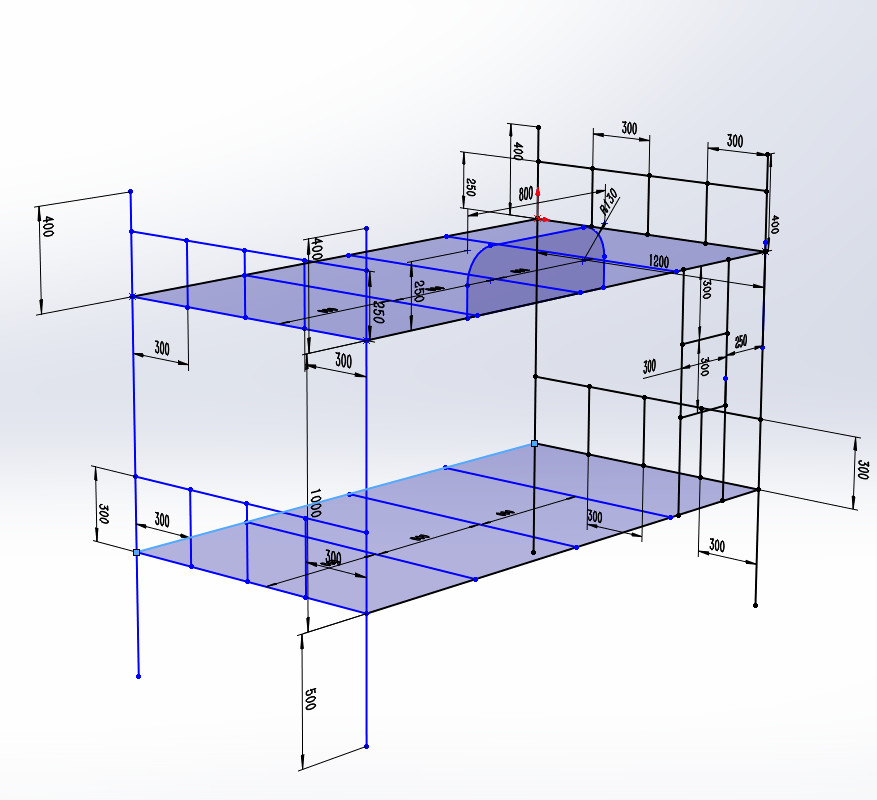

给与一定的几何关系和尺寸关系，将我们的架子样式确定好。

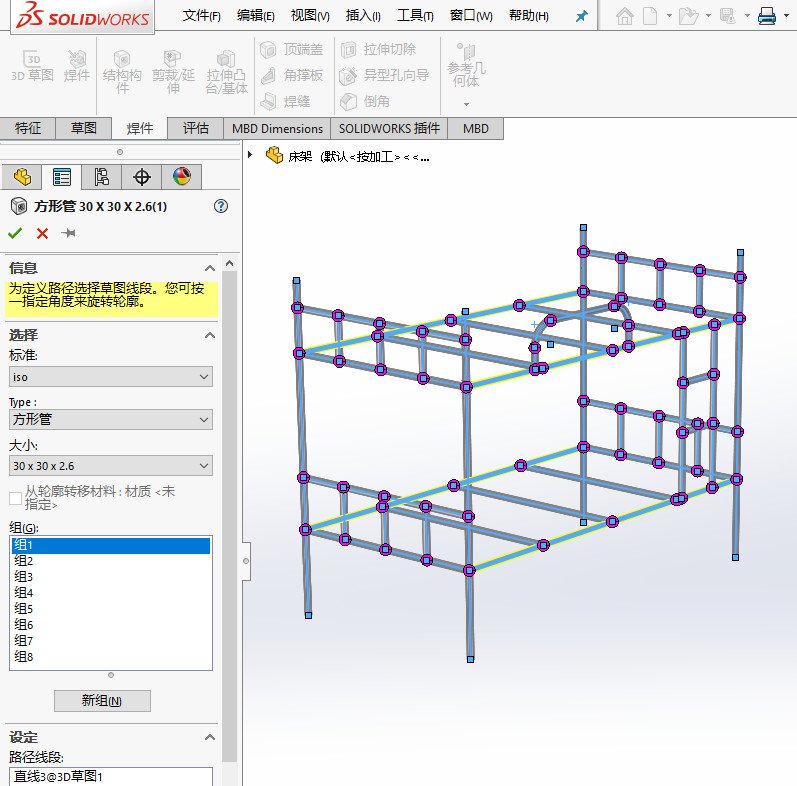

现在将我们的焊件功能打开，在焊件功能选项卡中选择结构构件，使用如下的结构类型，并将组别创建好，这样我们就能得到基本的预览样式了

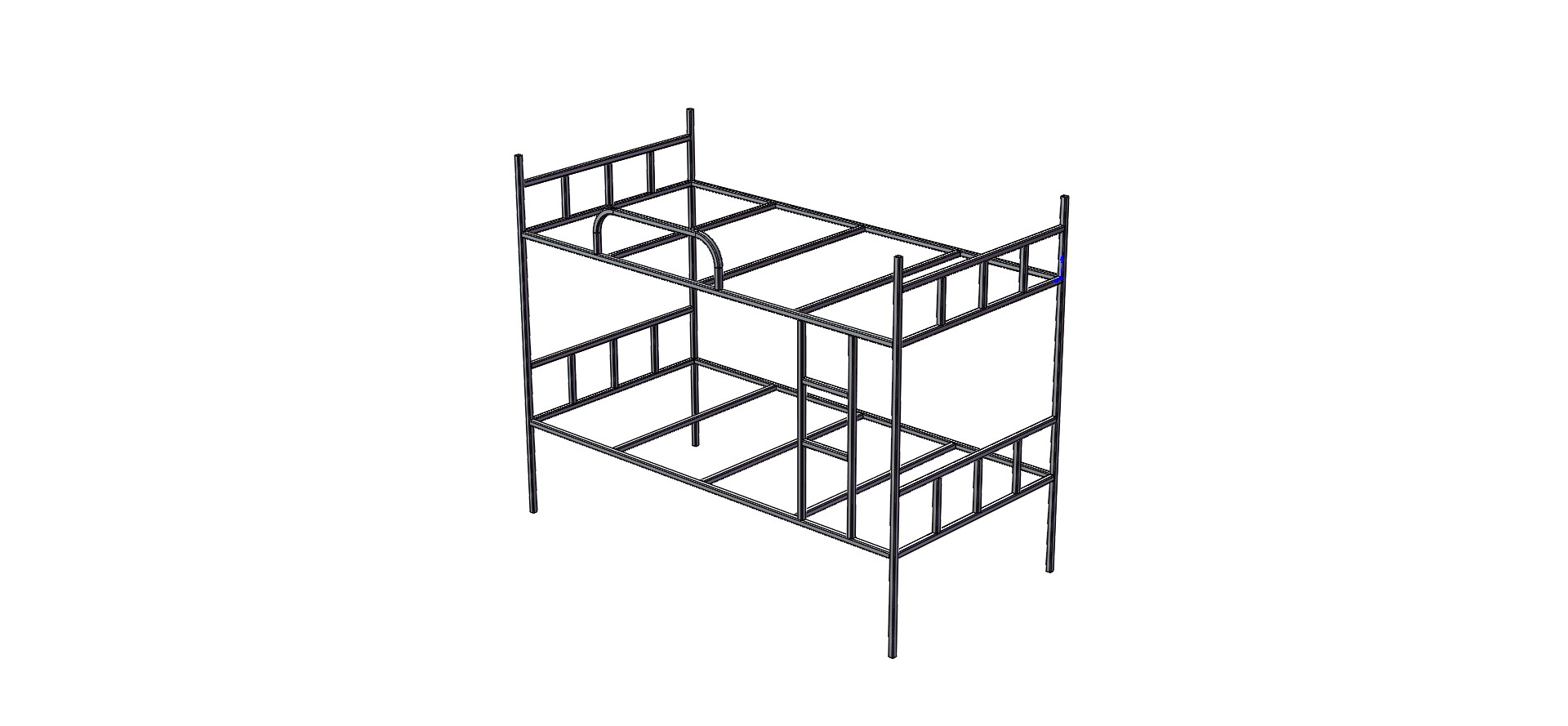

然后点击确认就等得到我们的实体模型了
3D草图在制作复杂结构上是具备相当好的优势，所以大家以后在做复杂结构的时候，可以尝试一下这个功能。
