1、 什么是图纸格式

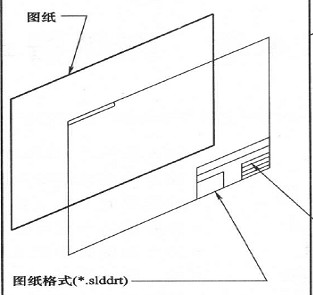

SOLIDWORKS工程图类似于PS一样有多个图层，图纸格式也可以简单理解为一个专有图层。我们在作图的时候，其实是在图纸层工作。如果要编辑图纸格式，需要进入图纸格式层，示意如下图：
2、 图纸格式怎么保存
编辑好图纸格式后，如果需要保存图纸格式，只需单击“文件”下拉菜单，选择“保存图纸格式”
3、 图纸格式怎么调换

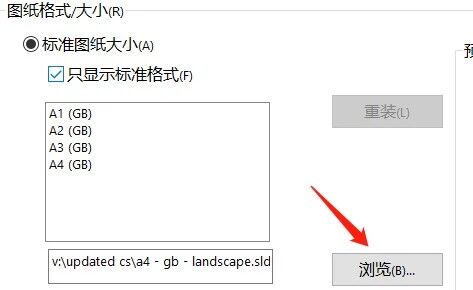

当我们的老图纸没有做标准化模板，需要进行图纸模板替换的时候，我们可以直接用标准图纸格式替换掉老图纸格式。替换图示如下：

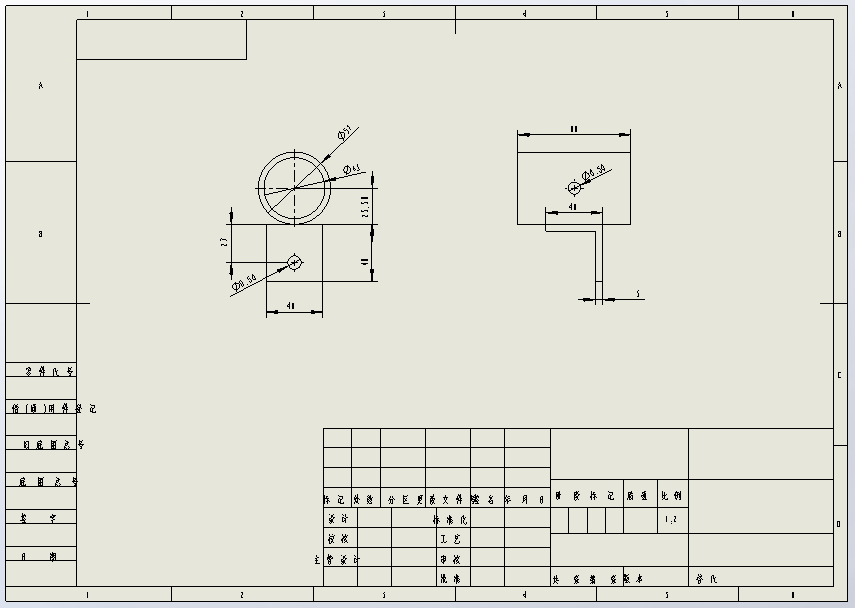

旧图纸格式👆
使用图纸格式替换👆

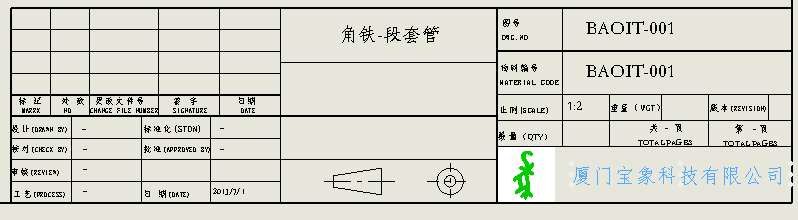

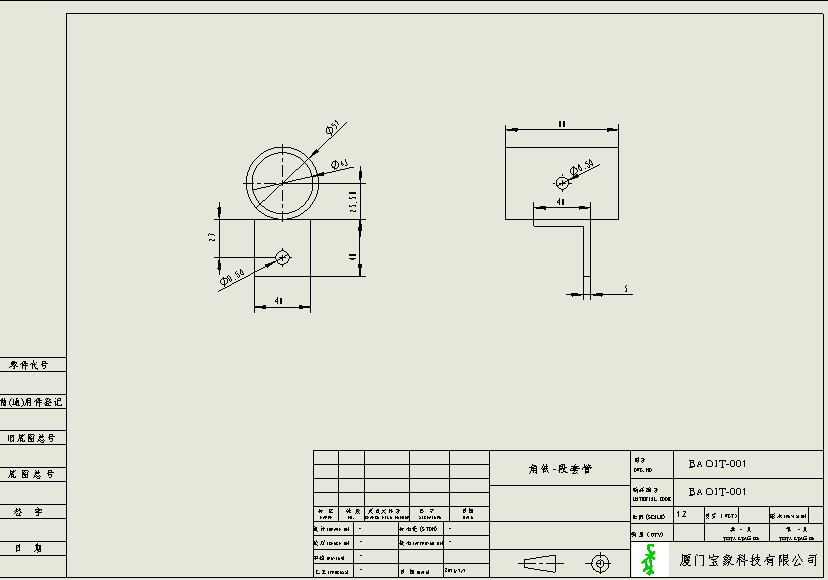

替换后新图纸格式👆
当然，替换的时候要注意，新旧图纸格式的纸张规格要相匹配，比如A4的图纸只能用A4的图纸格式来替换，不然会出现图纸和文字位置混乱的现象。
4、 图纸格式怎么编辑

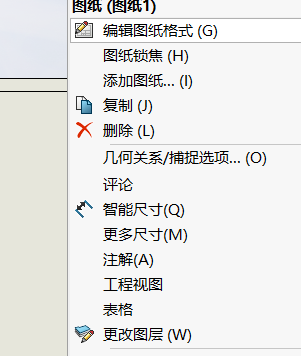

如果要编辑图纸格式，直接在图纸空白处，右键——弹出右键菜单——选择“编辑图纸格式”，即可对图纸格式里的线条和文字进行编辑：
今天就讲到这里啦，
还想让我们讲什么？
记得留言告诉小象哦~
