SOLIDWORKS大家应该都熟悉了,那么我们在使用建模功能时,如何来加速我们的建模速度,达到提高工作效率的目的呢?下面我们会用一个个的例子来介绍,如何选取最佳的草图轮廓,来加速我们的建模速度。

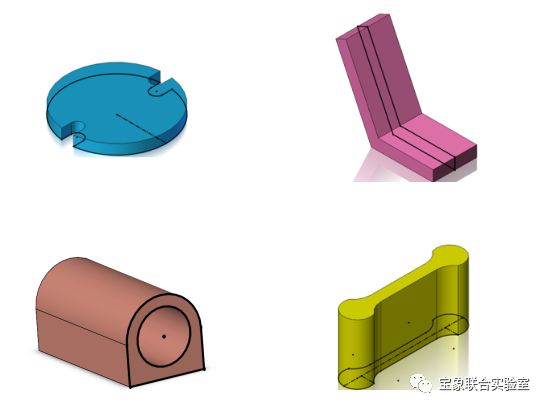

看到以上4个零件,我们会怎样去创建第一个特征的草图呢?
这里我将告诉大家创建最佳草图轮廓的重点:
拉伸最佳草图轮廓所创建的模型多于其他轮廓所创建的模型

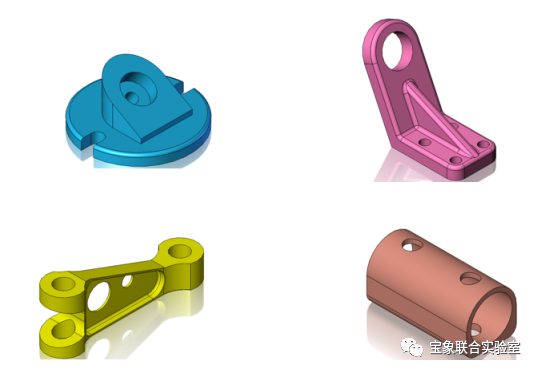

根据上面的重点,我们就可以得到下面的答案了。

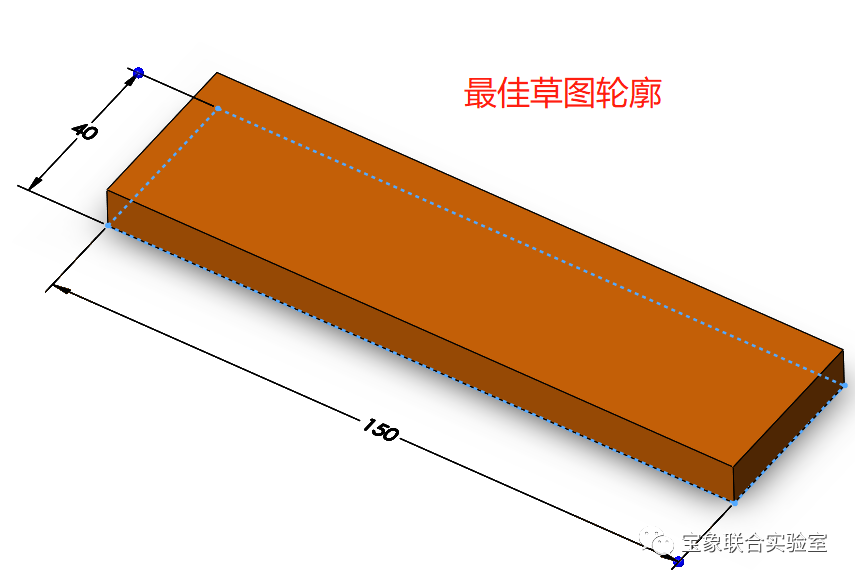

也就是说我们第一个特征最好是体积最大的特征,后面的特征都依据此特征去创建,这样会大大的减少我们的建模时间。
当然也要学会正确利用的3个基本平面——前视图、上视图、右视图。

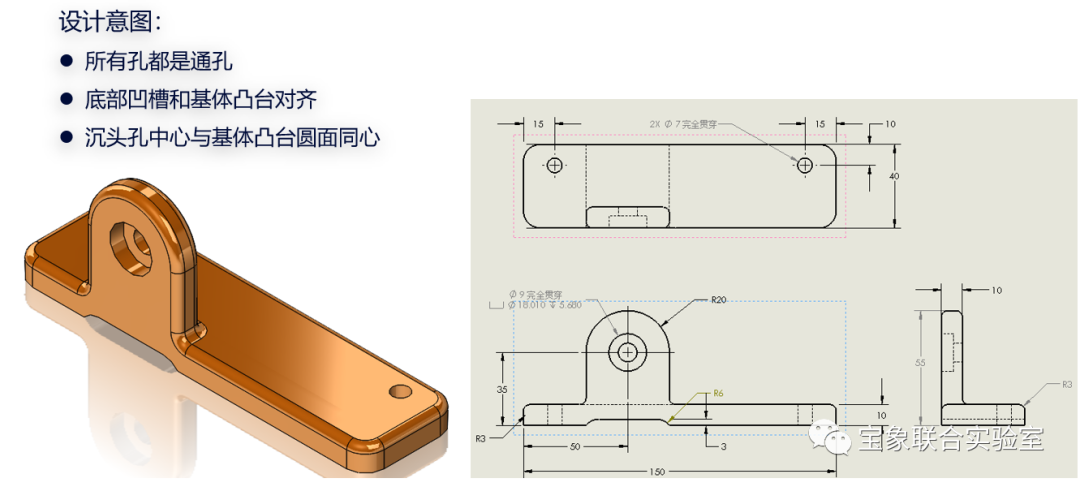

如图所示零件,我相信最佳草图大家都会选择了,但是创建此特征,3个视图都可以选择,所以我们也要考虑到接下来要创建的特征,再去选择最合适的平面去创建最佳草图。
这里大家千万不要用前视图作为第一个草图基准面,不要把凹槽给一次性做完了。
可以选择如图的上视图(如果需要经常修改高度,可以用右视图)。
这样最佳草图轮廓就选择了!
