技巧分享丨SOLIDWORKS螺纹线建立，这波操作你会吗？发布时间：2020-09-18

“3D数据协同挖掘”

有些人在绘制螺纹线时会有困惑，为什么我的螺纹线在出工程图时和国标的画法不一样？

为什么零件图显示螺纹线但是工程图找不到了？

为什么我的螺纹线看起来很奇怪？

......

那么，来分析一下SOLIDWORKS中螺纹线的几种画法和区别。

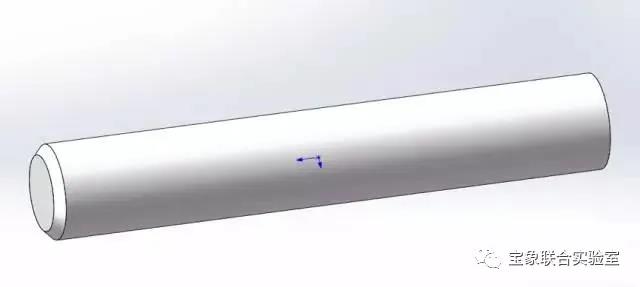

首先，画一根螺纹杆，先画出一个圆柱，当然不要忘记倒角。

接下来添加螺纹，有两种方式：

1、插入螺纹线

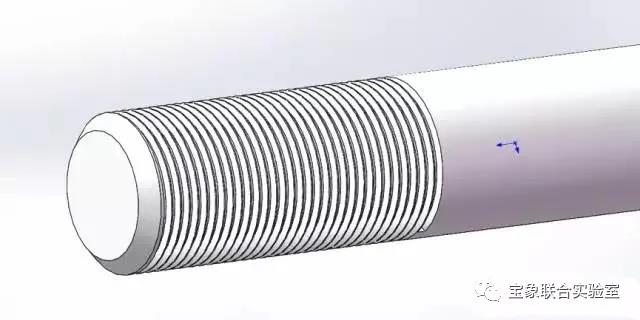

插入→特征→螺纹线，做出一个好看的螺纹线

投影工程图，得到了以下效果

可这怎么和制图标准完全不一样？接下来可试试第二种方案

2、装饰螺纹线

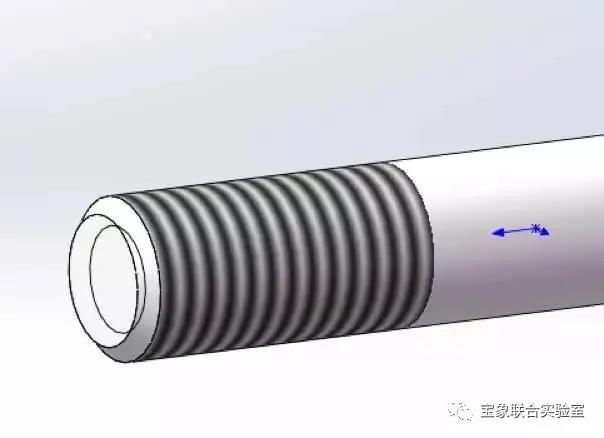

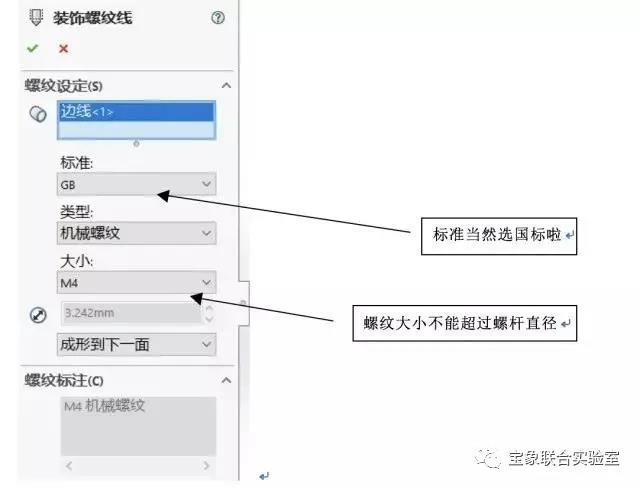

点击插入→注解→装饰螺纹线

得到如下图形

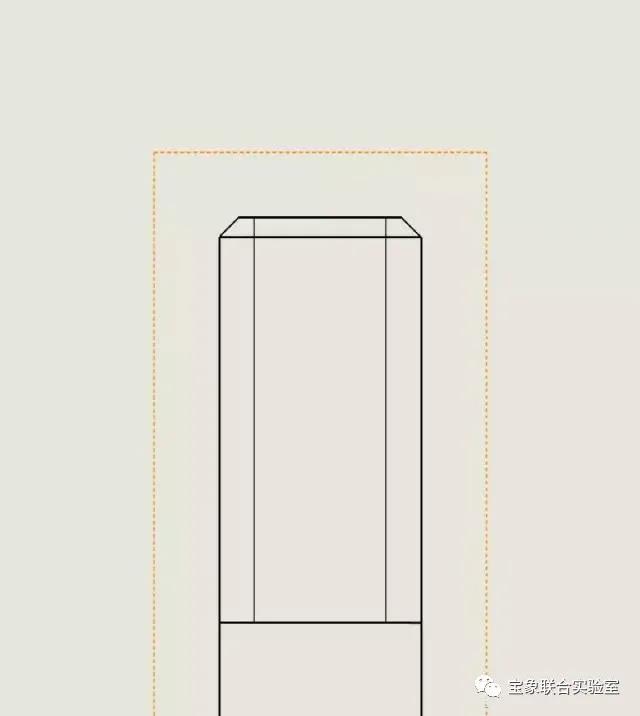

进入工程图，重新投影

既然有螺纹，当然需要有配合才行

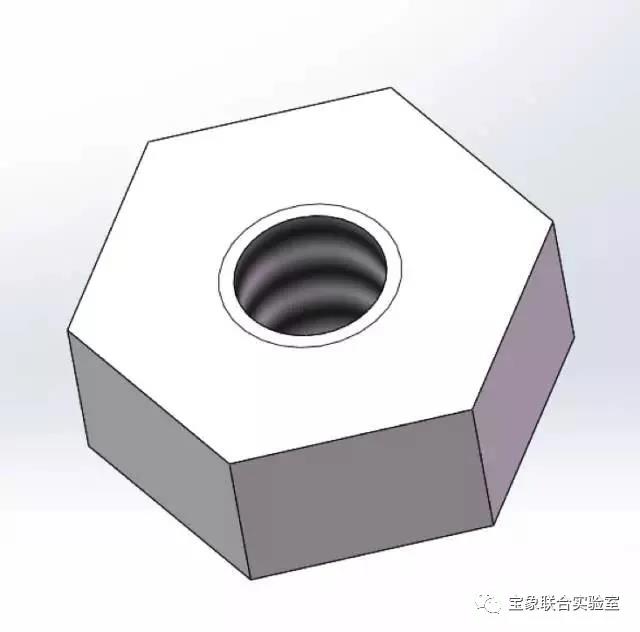

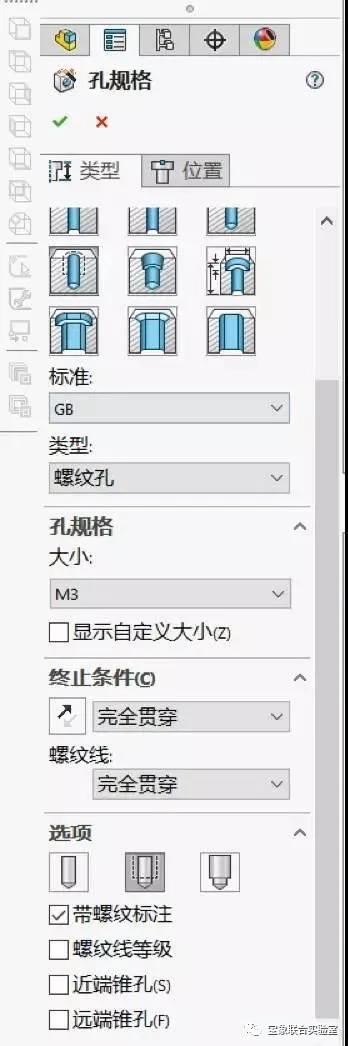

此时画一个六角螺母，用异形孔向导添加一个M4的螺纹孔

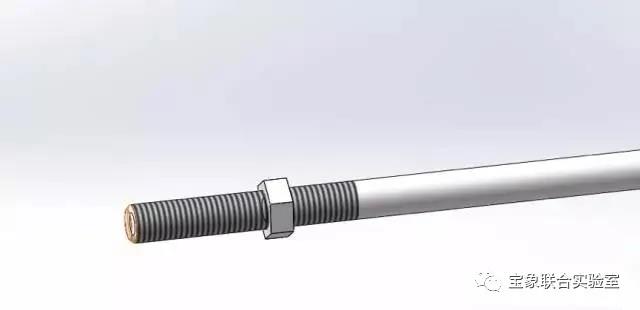

使用同心配合，将螺母装到螺杆上，如下图

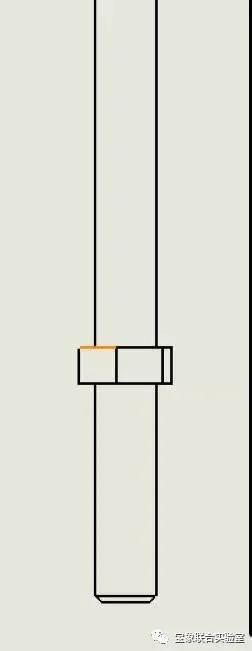

投影一个工程图出来

但怎么螺纹线标识没有了？

现在的SW需要使用模型项目在装配体工程图中插入螺纹线才行。

首先点击工具栏中“注解”然后选中“模型项目”，也可以点击菜单栏的“插入”然后点击“模型项目”

圈红的就是螺纹线，点击所要插入的工程图视图，确定以后就出现了

当然这会导致所有螺纹线都被标注出来了，还有一些是我们不需要的，这就需要更改开始的选项了。

在最顶端的“来源/目标”选项下将“将项目输入到所有视图”取消勾选，并且在来源下的下拉选线中选择所选特征。

然后点击“目标视图”选择你所要标注的视图，然后点击所需视图的螺纹起始位置的圆周边线即可
