【技术干货】SOLIDWORKS中导入IGS文件时，不显示曲线或曲线不完整，该怎么设置 发布时间：2021-01-07
“3D数据协同挖掘"

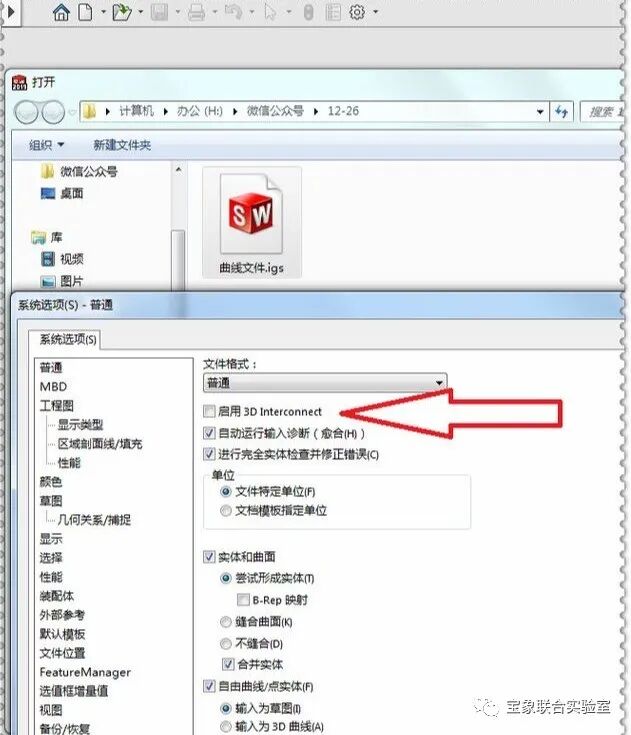

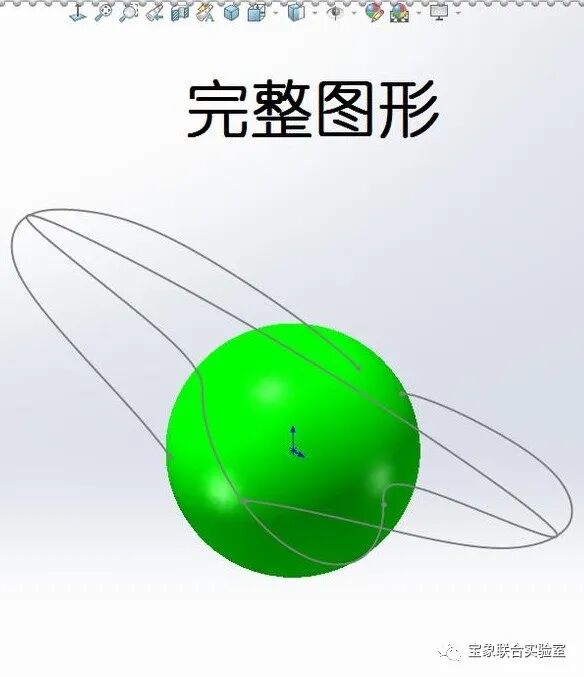

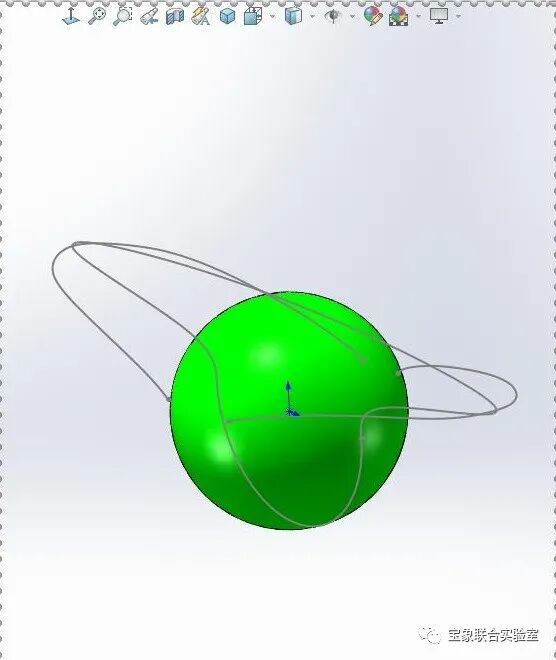

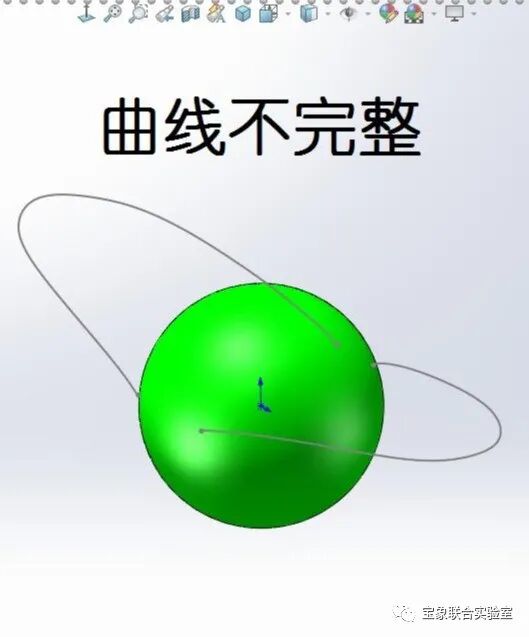

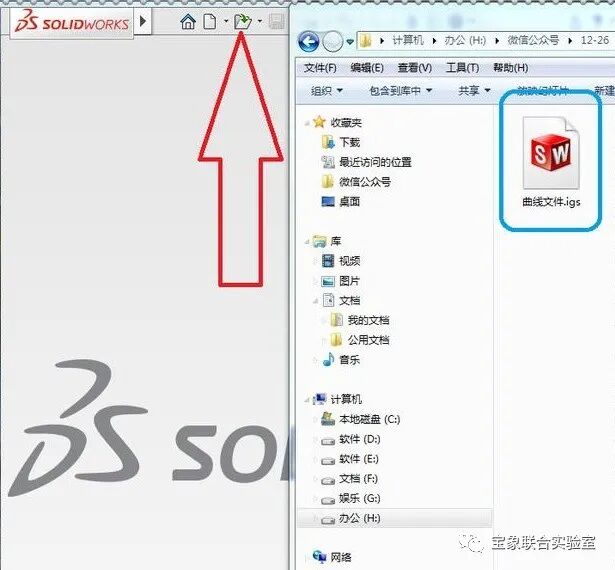

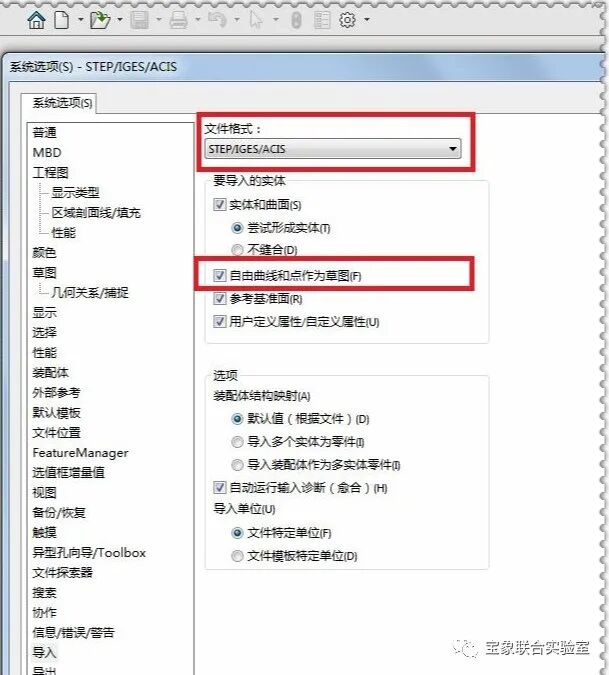

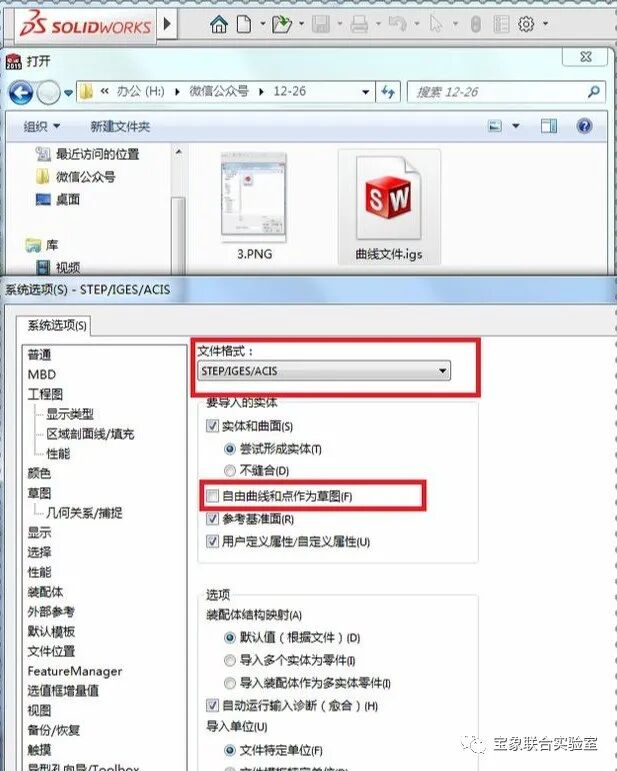

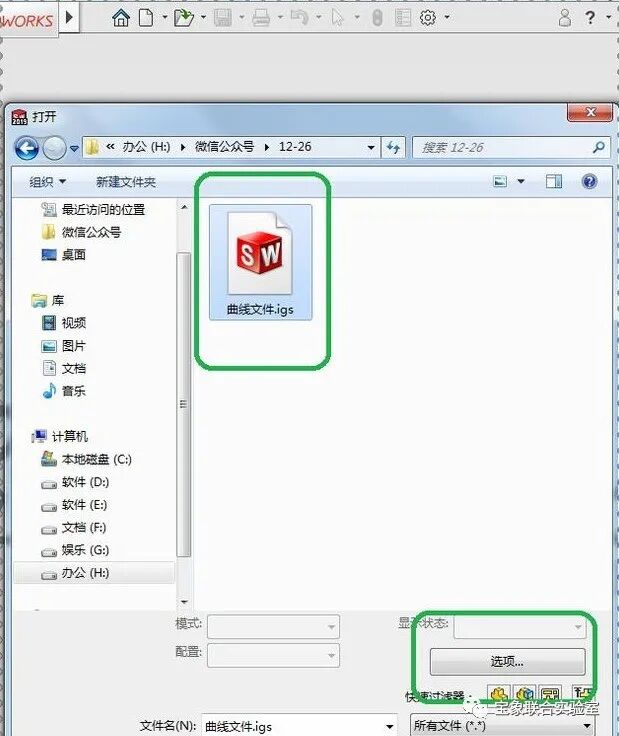

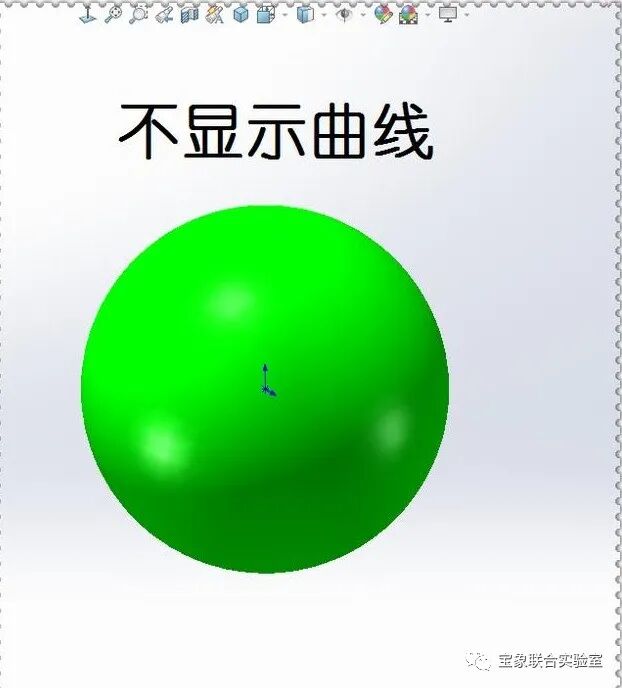

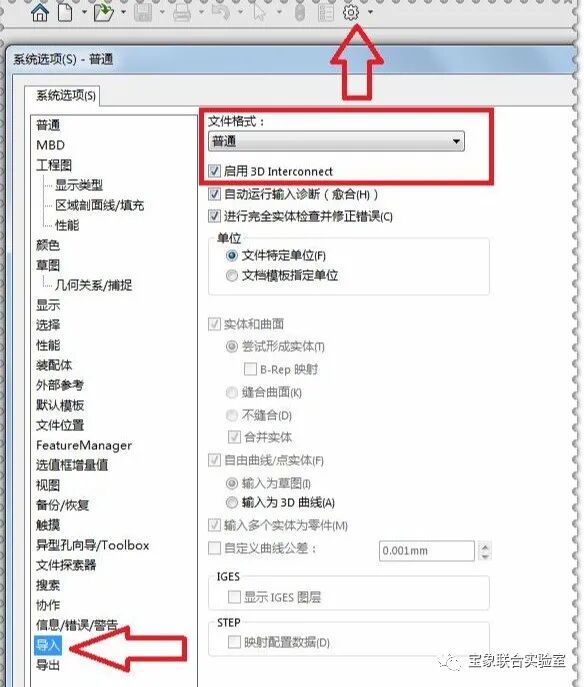

小象小象，我最近在画曲面图形，有些是在导入IGS曲线文件上面画的。可是当我导入IGS文件时，就会出现曲线显示不完整，或者不显示曲线。请问怎么办呢？ 非常简单，1分钟就可以设置好！ 这是一个导入的IGS格式曲线文件，当曲线完整显示时如图1所示： 一起往下看看吧 Q1：曲线不完整，只显示两根曲线？ A1：1.不要用双击打开文件，第一步先启动软件，点击【打开】 。 2.在【打开对话框】内单击选中曲线文件，在点击右下方的【选项】。 3.文件格式：普通中勾选：启用【3D Interconnect】。 4.文件格式：STEP/IGS/ACIS中勾选：【自由曲线和点作为草图】。 5.重新打开IGS文件后，曲线正常显示。 Q2：完全不显示曲线？ A2：1.无需【打开对话框】，启动软件后点击顶部的【系统选项】菜单——【导入】也可以进行设置。 文件格式：普通中勾选：启用【3D Interconnect】。 2.文件格式：STEP/IGS/ACIS中勾选：【自由曲线和点作为草图】即可完成。 来源|大国工程师 今天的内容对您有帮助吗？ 欢迎留言
