多实体零件出独立实体工程图：

焊件，一般是由多个焊接在一起的零件组成，含有多实体的特征，大部分信息可以从切割清单中获取。但在实际应用中，焊件的某些块件可能需要额外的信息才能描述清楚。

下面就和小象一起来看一看，如何为焊件详图创建独立实体工程图吧。

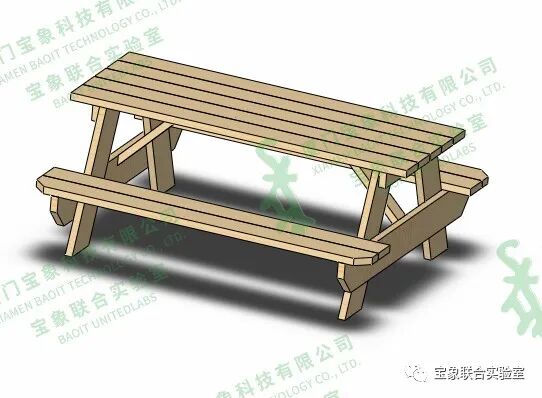

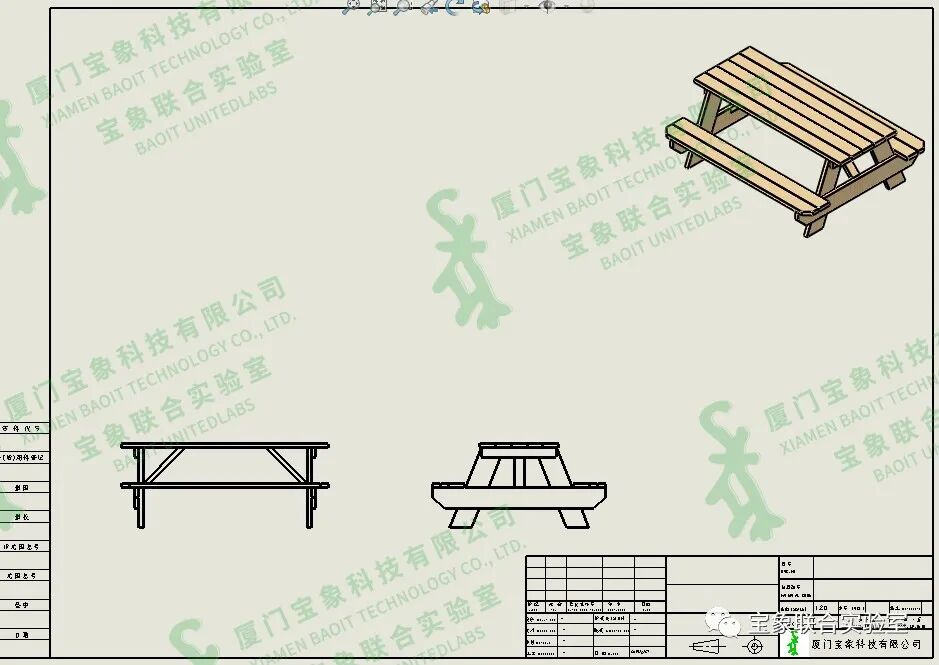

打开示例模型文件，选择【从零件/装配体制作工程图】，创建如下图所示工程视图。

焊件大部分信息可以通过切割清单获取，其中倒角长凳件、斜支架与桌角需要独立实体工程图。

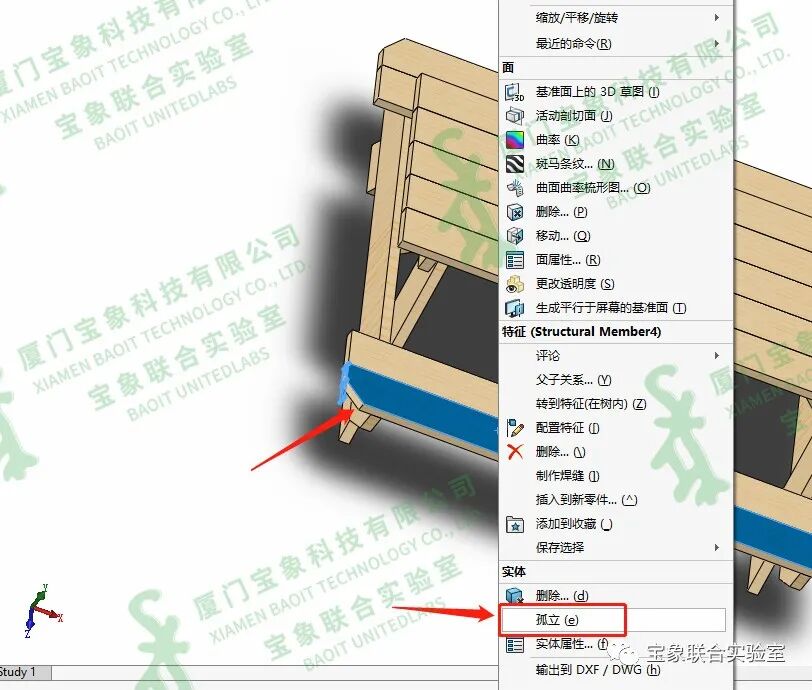

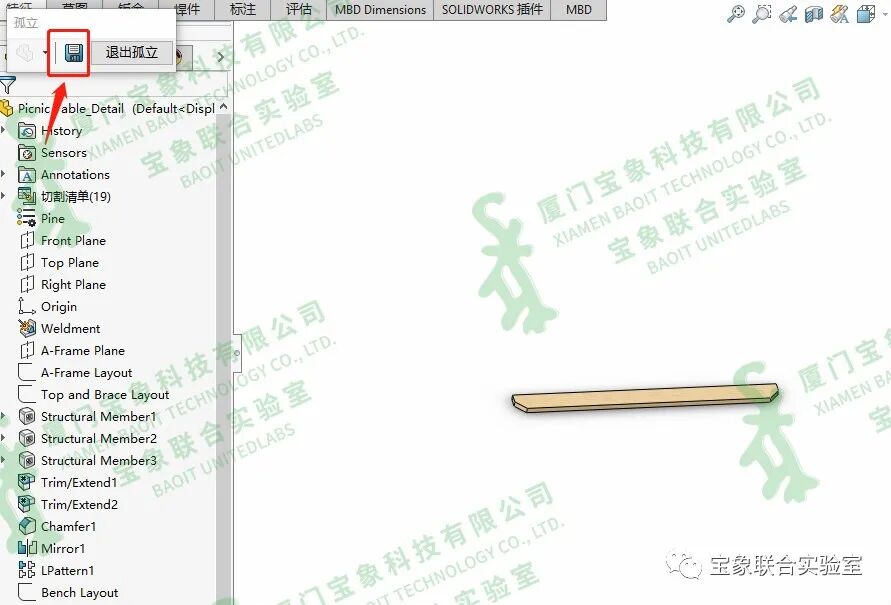

激活零件窗口，选择倒角长凳件，单击鼠标右键，在菜单栏内选择【孤立】，保存该显示状态。

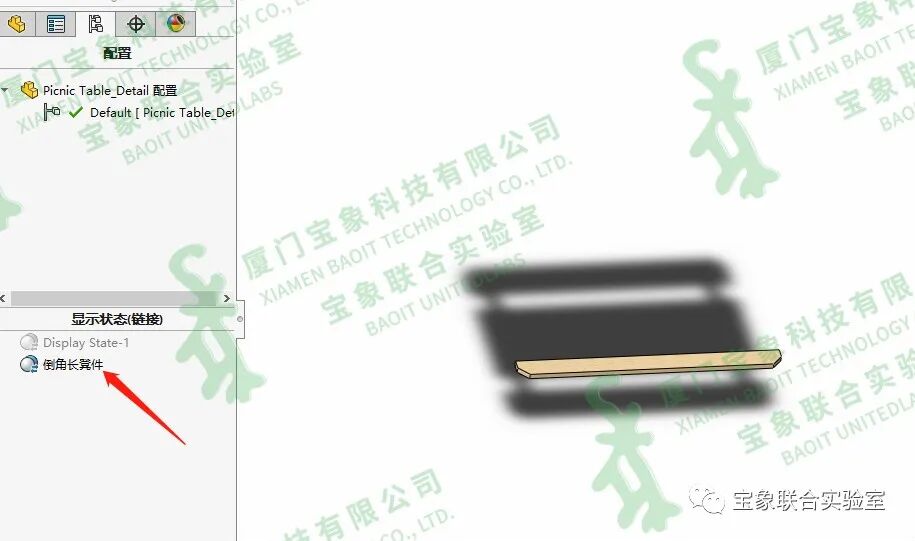

点击ConfigurationManager，在显示状态可以看到【倒角长凳件】。

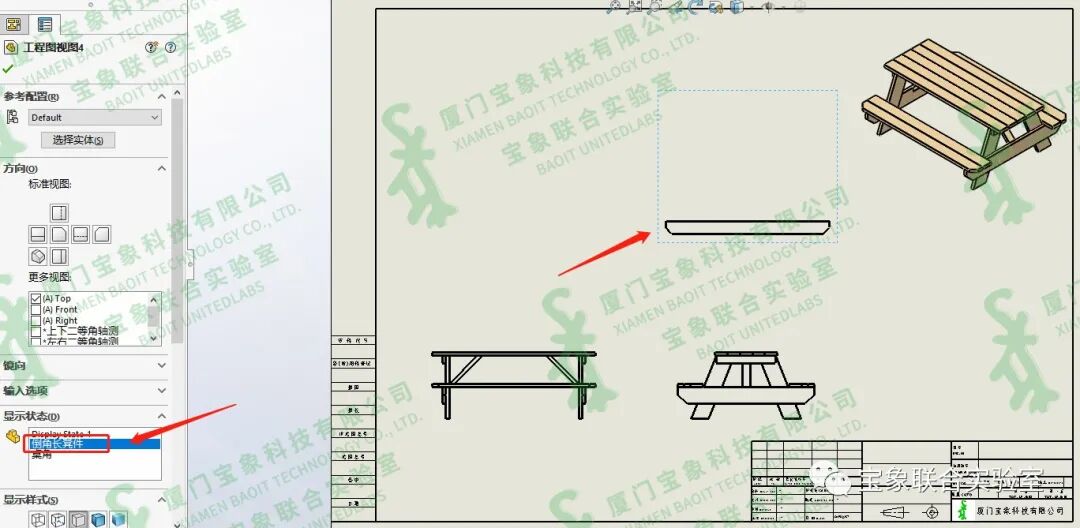

切换工程视图，点击【视图调色板】，选择【俯视图】。在属性窗口，可以看到显示状态中有倒角长凳件，选择该状态，显示如下视图。

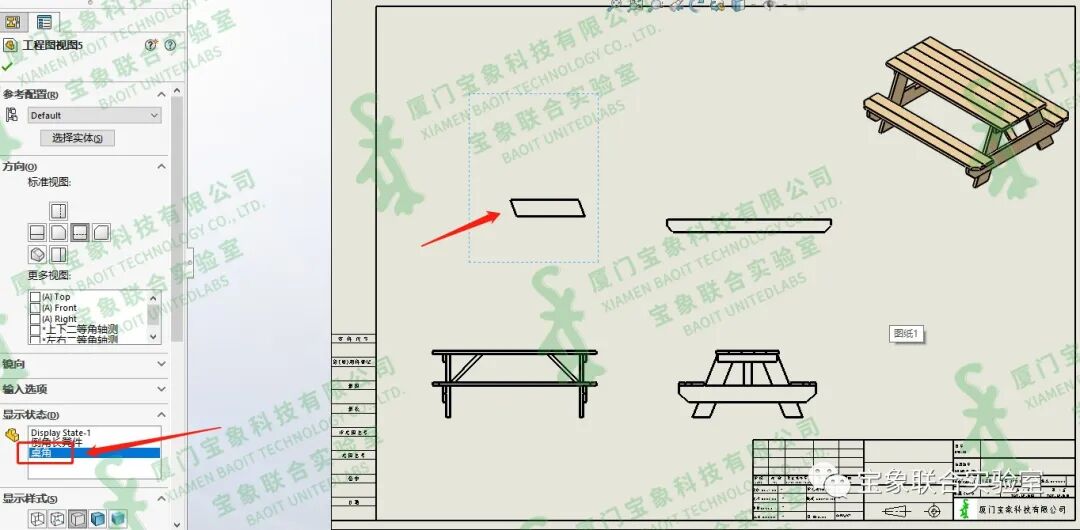

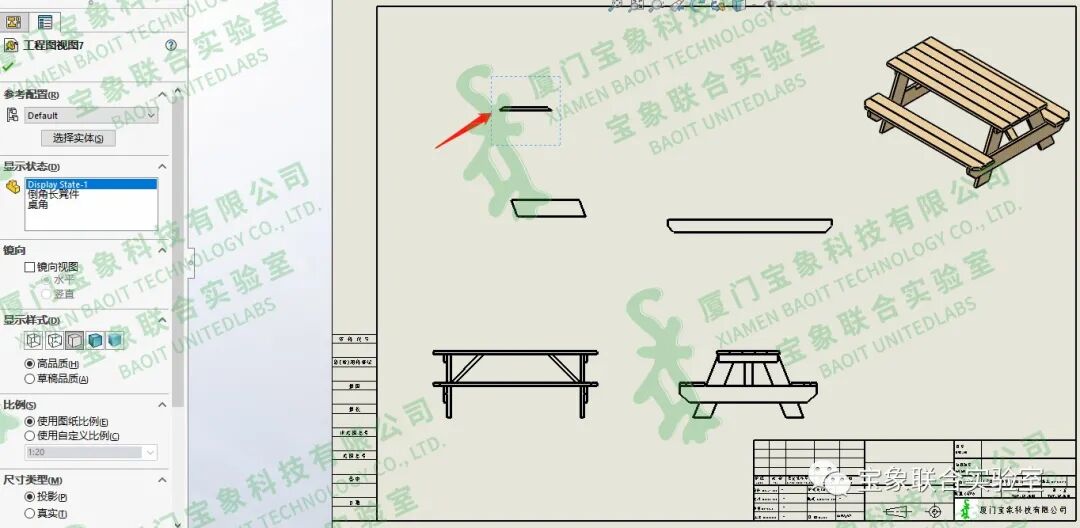

同理，通过孤立零件保存显示状态，为桌角添加独立实体工程图，如下图。

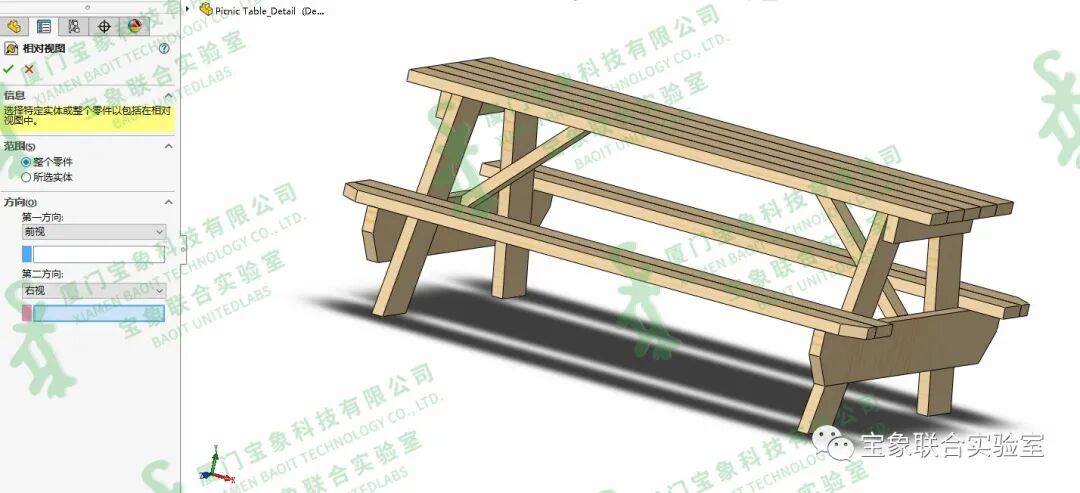

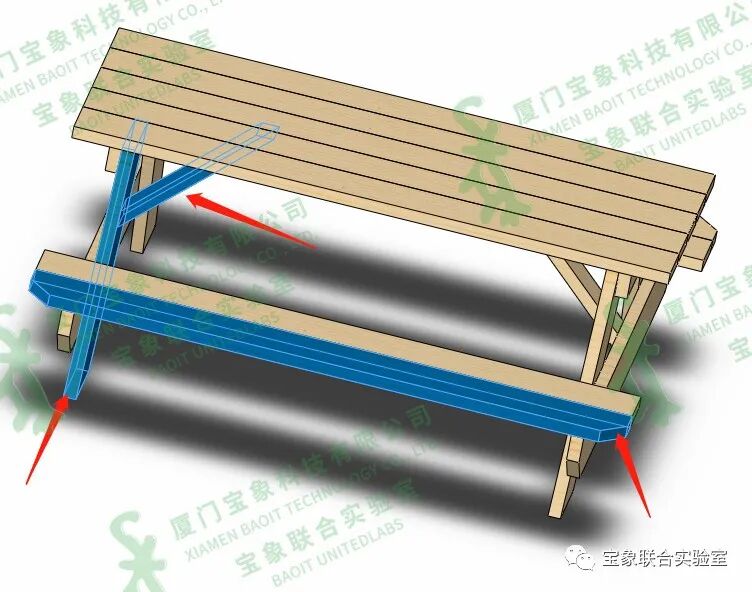

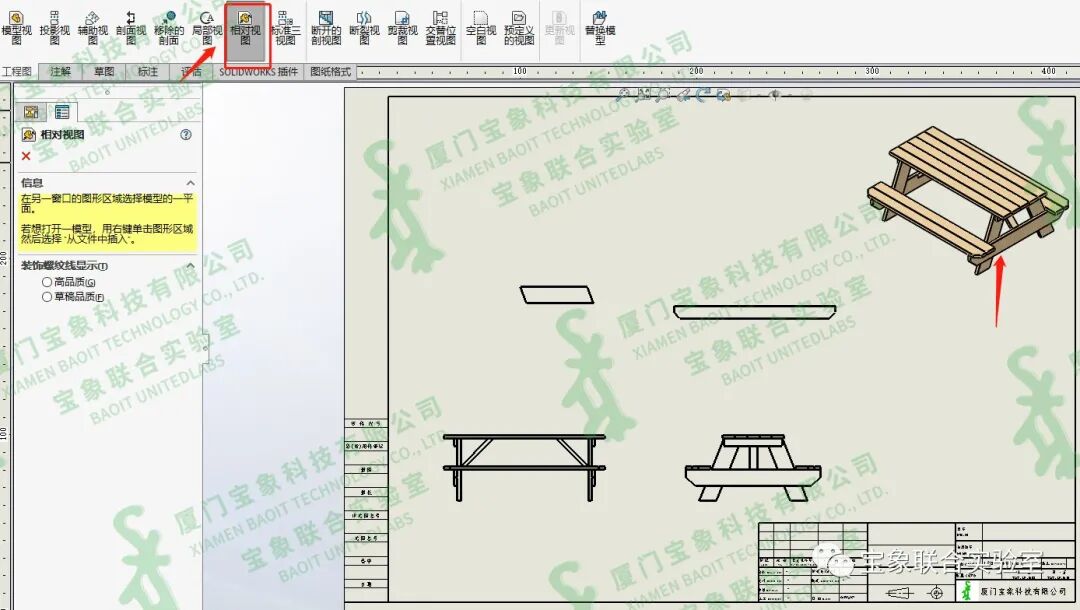

最后，为斜支架添加独立实体工程图。由于斜支架的视图角度，我们选择通过相对视图创建该视图。选择【相对视图】，点击等轴测视图，窗口跳转至零件界面，激活【相对视图】属性卡。

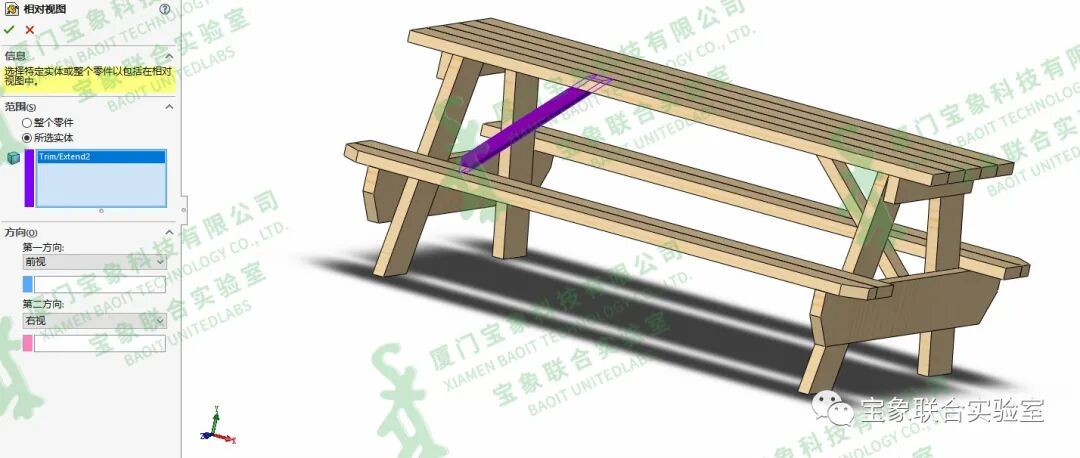

在【范围】，选择【所选实体】，选择斜支架。

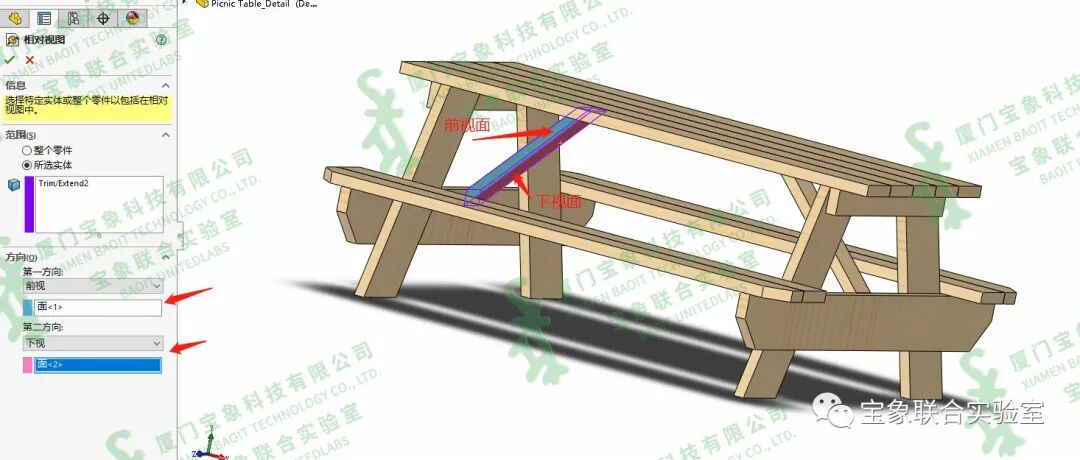

在【第一方向】选择【前视】，选择下图所示面。【第二方向】，选择【下视面】，选择下图所示面。点击【确定】后，跳转至工程图，放置该视图。

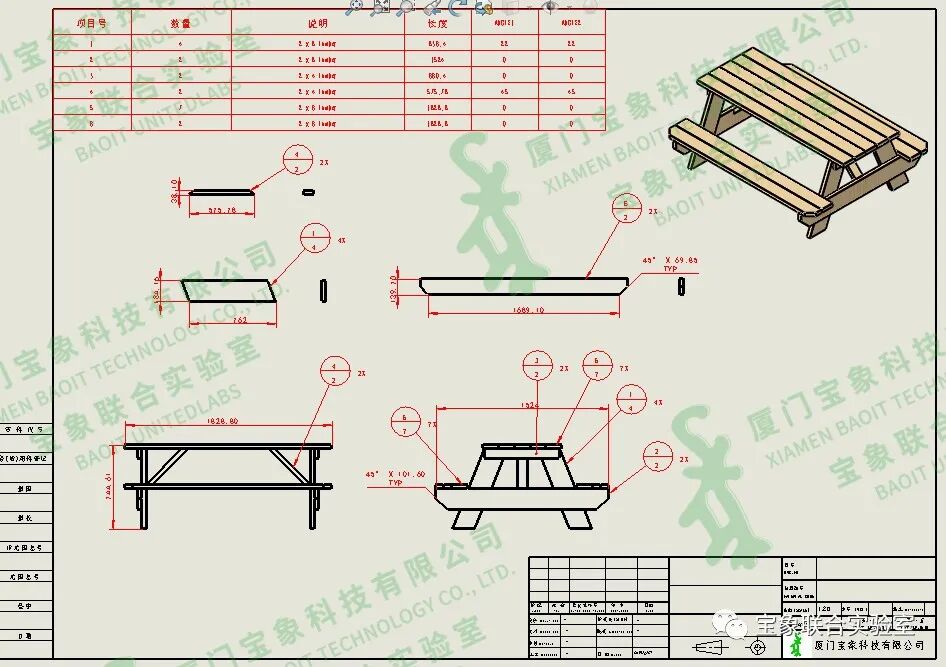

最后，标注尺寸，添加切割清单表格，完成该焊件详图。
