那在我们平时的solidworks输出工程图的时候，又该如何通过使用水印来对设计图纸进行保护呢？

方法一：插入水印图片

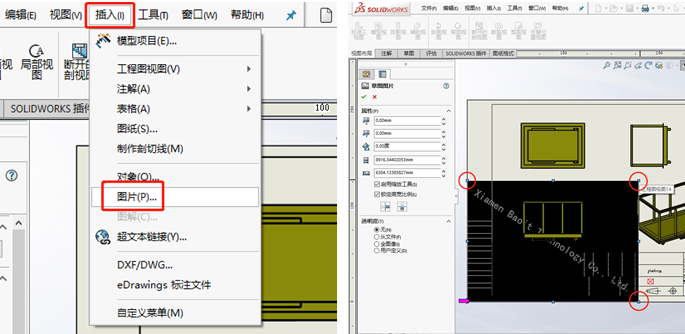

在工程图界面的菜单栏上选中“插入”—“图片”，然后将水印图片直接插入到工程图中，如果水印logo的图片比例不合适，可以通过拖动图片除原点外的三个边角进行自由调整。

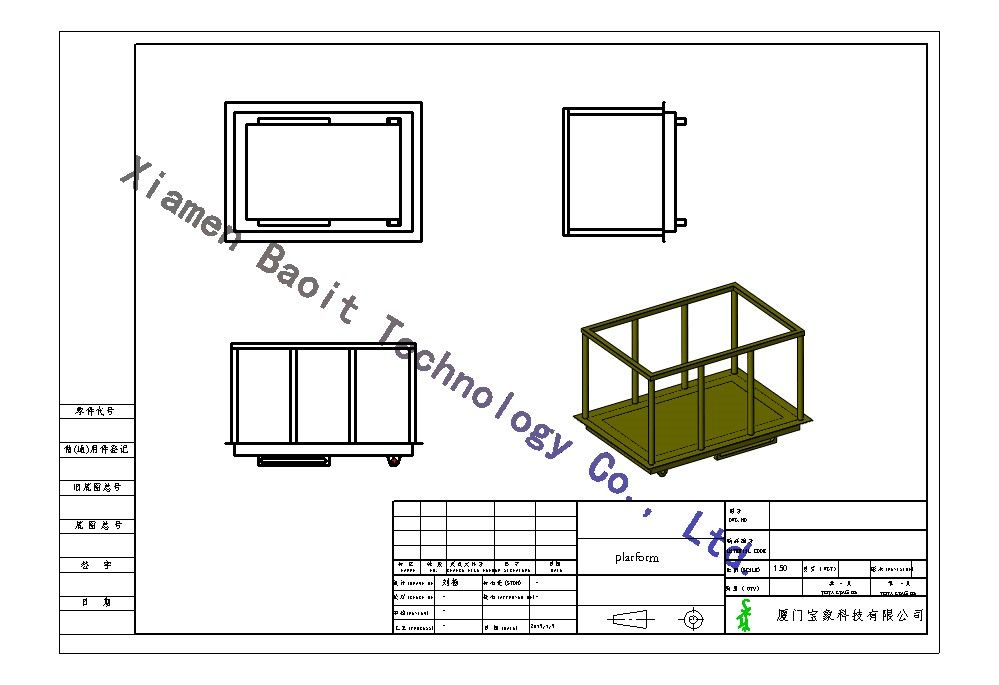

再通过调整图片的透明度，就可以输出一张完美的加了水印的工程图

方法二：对图纸模板进行更改

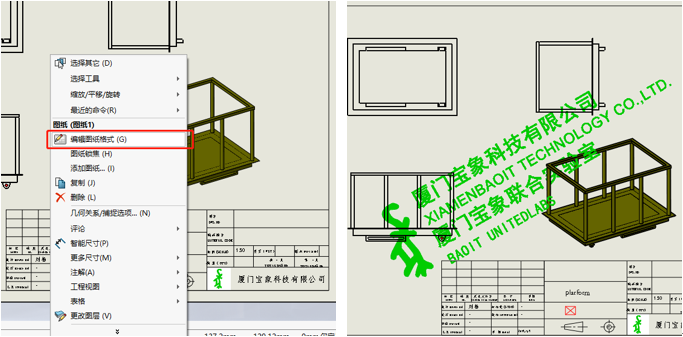

在图纸的空白区域右键，进入“编辑图纸格式”模式

1.图片水印。使用“插入—图片”的方式进行，这样，所有使用此模板的导出的工程图都会具备该水印

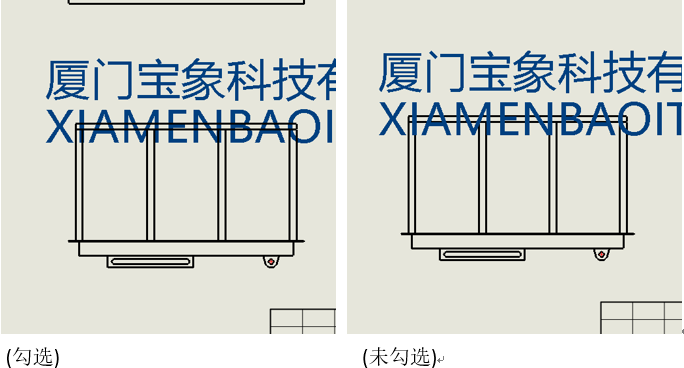

2.文字水印。在图纸格式里面插入注释，输入相应的水印文字，根据需求在字体属性中勾选上“在图纸后显示”，以下为两个属性是否勾选的对比效果

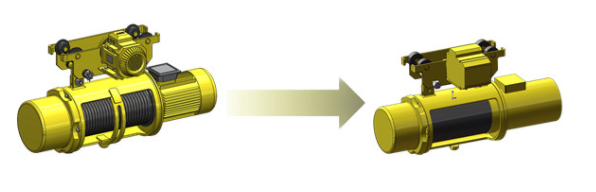

当然，除了加水印的方式，我们还可以使用SW2019版本里面的侧影轮廓功能，将重要的零部件进行简化处理，以此保护重要零部件信息的安全。

好啦，大家记得昨晚笔记也动手试试哦
