今天分享的课题是——带有螺栓接头的装配体分析

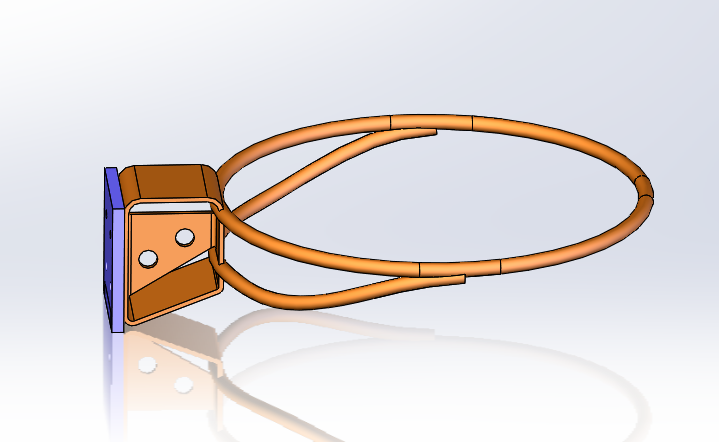

先给大家简单做个案例描述：篮框通过四个螺栓固定在背板上。为固紧螺栓，对每个螺栓预先施加 100 英磅的拉力。篮框部分应用垂直力 250 英磅，以仿真篮框承受的载荷。背板下部固定。


接下来给大家讲解下详细的操作步骤：

1.应用材料

所有零部件为合金钢

2.添加接触关系

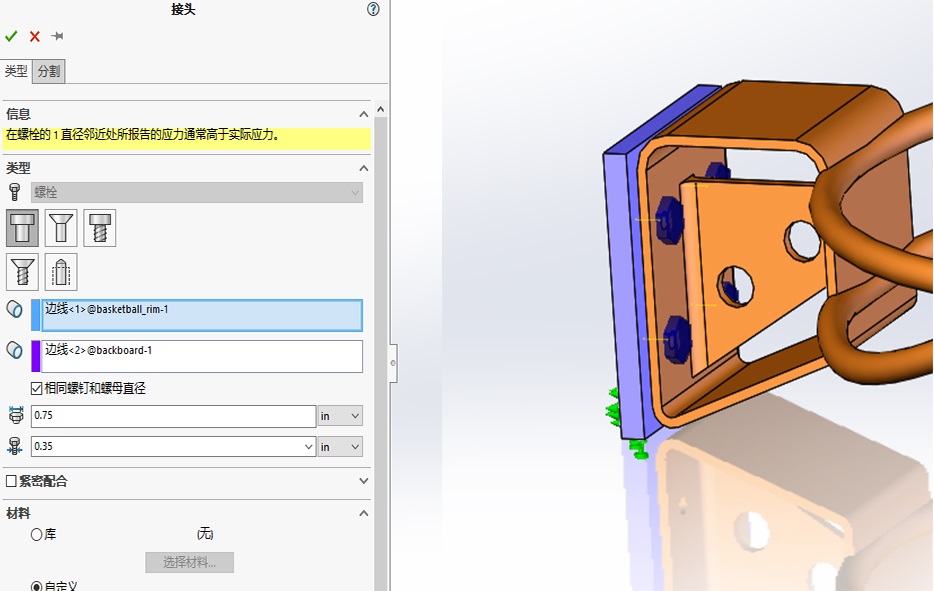

添加四个相同参数的螺栓连接


篮框与背板之间添加无穿透的接触关系

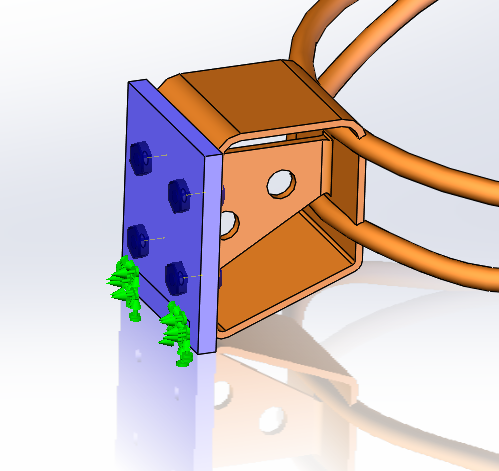

3. 添加适当的夹具

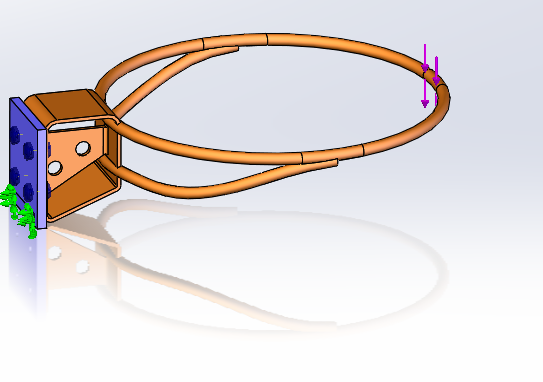

4.添加外部载荷


5.划分网格

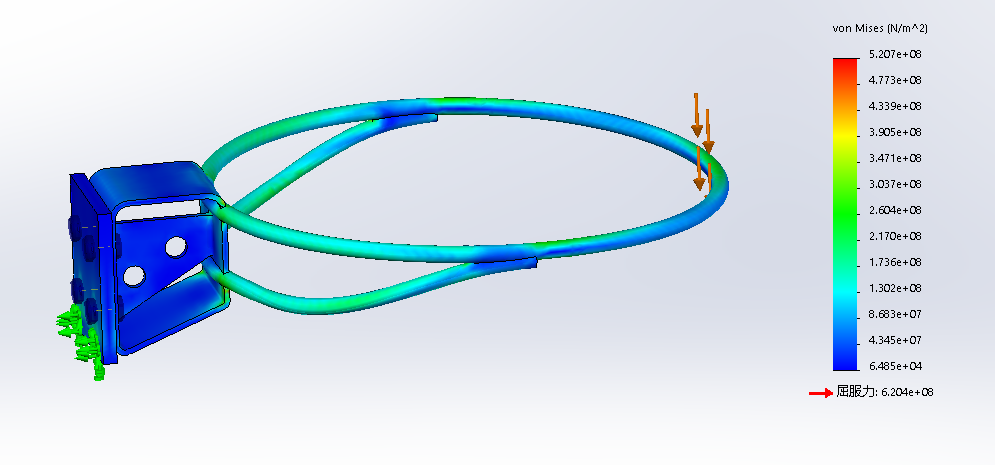

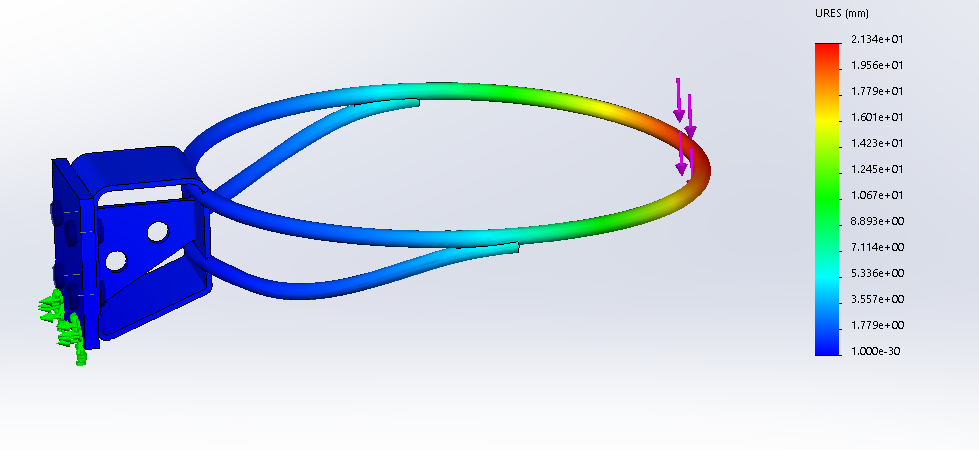

6.运行算例查看应力及其位移图解

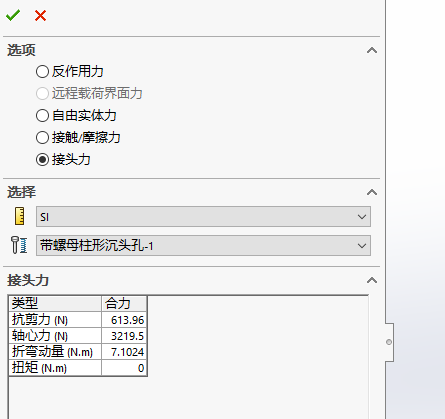

7.列举螺栓力

右键结果文件夹，选择列出接头力，查看其抗剪力，轴心力，和扭矩

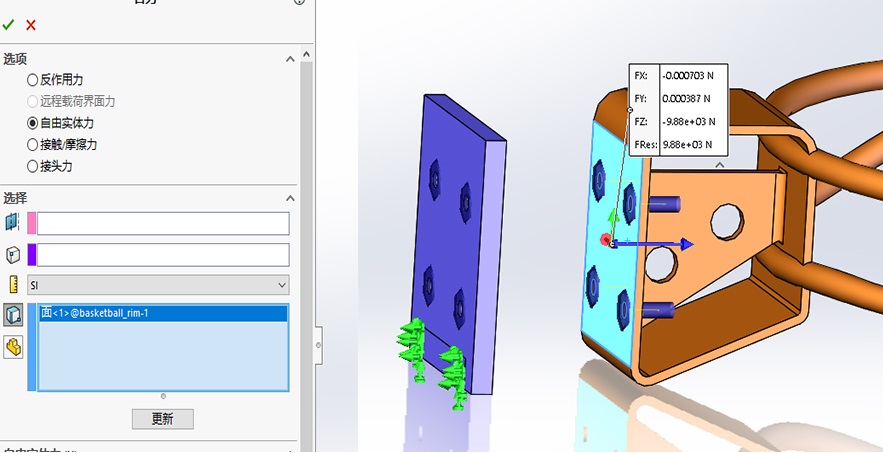

8.查看自由实体力


不知道你有没有学会了呢？

有任何问题都可以给小象留言

分分钟为你解答~
