很多时候，我们在公司做SolidWorks模板的时候，往往想添加除了SolidWorks默认的属性之外的其他属性值，方便我们下一步的工艺或者识图等方便。那么我们应该如何做SolidWorks自定义属性呢？又该如何将属性链接到工程图显示打印呢？今天小象和大家分享SolidWorks文件属性分类和创建方法知识。

是不是迫不及待了？

01 文件属性

文件属性描述了基于Windows系统的文件的一些可用于识别该文件的细节信息。我们可以通过文件属性来搜索和组织文件。SolidWorks的文件添加有其独有的文件属性，这些属性可更好地用于工程中，还可以根据用户的需要添加自定义属性。

SolidWorks文件属性分类：

自动属性——由SolidWorks自动生成，包括文件创建日期、最后一次修改、文件大小。

预设属性——预设属性存储于Properties.txt中，可自行添加或删除属性，用户只须填写属性内容。

自定义属性——由用户定义并应用于整个文档。

配置特定属性——仅应用于特定的配置。

SolidWorks特定属性——与文件的模型关联并随其变化而自动更新的属性，如质量、材质、体积、密度等。

SolidWorks文件属性创建方法：

直接创建——【文件】/【属性】，直接添加到文件中。

自定义属性标签——通过预设的模板添加文件的属性。模板由【属性选项卡编制器】创建。

系列零件设计表——通过列表头【$PRP@property】创建，property为将创建的属性名。SolidWorks Workgroup PDM和SolidWorks Enterprise PDM——这个不作介绍，只用过PTC的PDM。

SolidWorks文件属性用途：

零件、装配体、工程图——用于创建由变量控制的注释，链接至文件属性的注解可随属性的变化而更新。（常用）

装配体——【高级选择】和【高级显示/隐藏】可基于特定的文件属性选择零部件。

工程图——用于标题栏、BOM表、修订表等数据的注解和属性链接。（常用）后续在工程图中进行专题介绍。

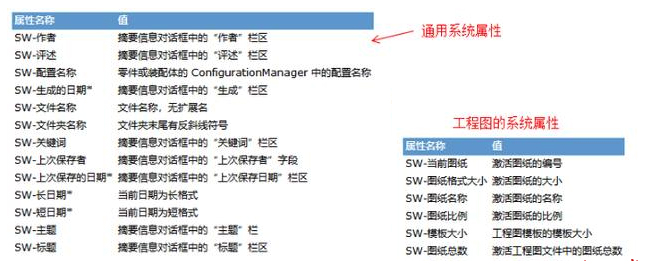

SolidWorks文件的系统定义属性

02 文件属性创建实例

步骤1：直接添加属性

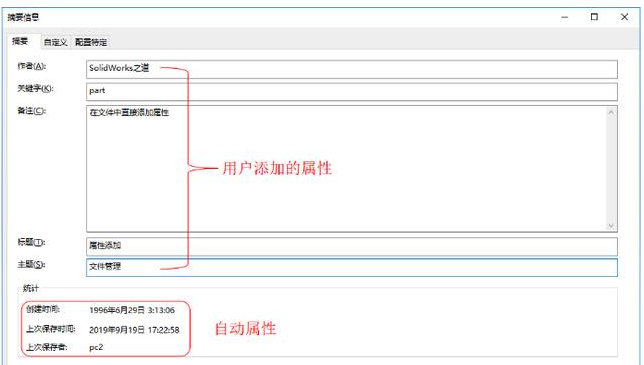

任意打开一零件文件，单击【文件】/【属性】，单击【摘要】标签，添加下图所示的属性信息。

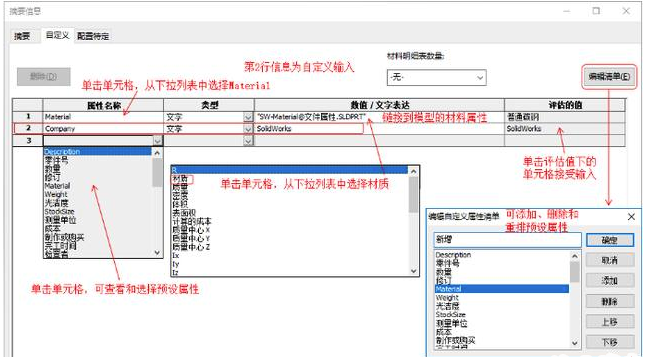

单击【自定义】标签，按下图所示的信息添加属性。注：【配置特定】标签手动添加属性过程一样。

单击【确定】关闭对话框。

步骤2：定位预设属性文件并准备属性模板

下面将用【属性选项卡】来添加属性，其属性模板必须与预设属性文件Properties.txt在同一目录中。单击【选项】/【文件位置】，选择【自定义属性文件】，路径如下C:\ProgramData\SolidWorks\SolidWorks版本\lang\chinese-simplified（可自定义），单击【确定】。将模板文件FM Classtemplate.prtprp复制到上述目录中，如下图所示。

步骤3：利用自定义属性标签添加属性

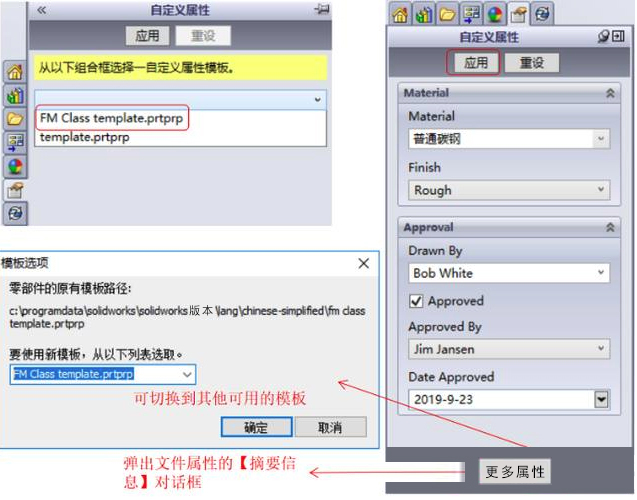

单击【任务窗格】中的【自定义属性】标签，选中FM Classtemplate.prtprp模板，设置属性信息如下图所示，单击【应用】即可将属性添加到【自定义】或【配置特定】标签中，标签的选择是在模板中设置好的，这里为【配置特定】。

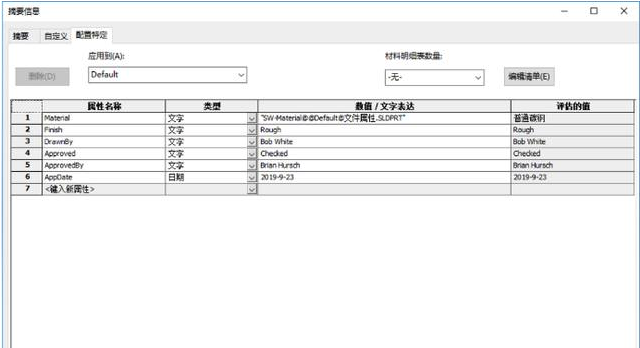

单击上图中的【更多属性】或【文件】/【属性】，切换到【配置特定】标签，可见在自定义属性标签中输入的属性都已添加到文件中了，如下图所示。

保存并关闭零件文件。

步骤4：在资源管理中查看属性

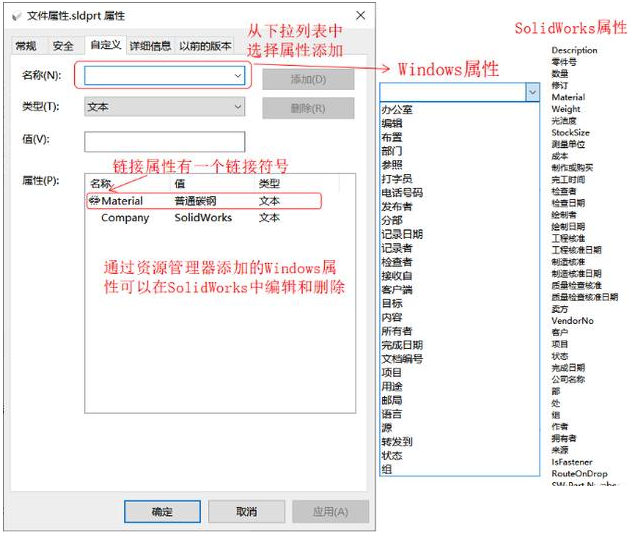

实例文件所在目录中右键单击零件【文件属性.sldprt】，选择【属性】，单击【自定义】标签，可见自定义的属性已绑定到文件上了，也可在此添加windows属性，如下图所示。

单击【确定】关闭对话框。

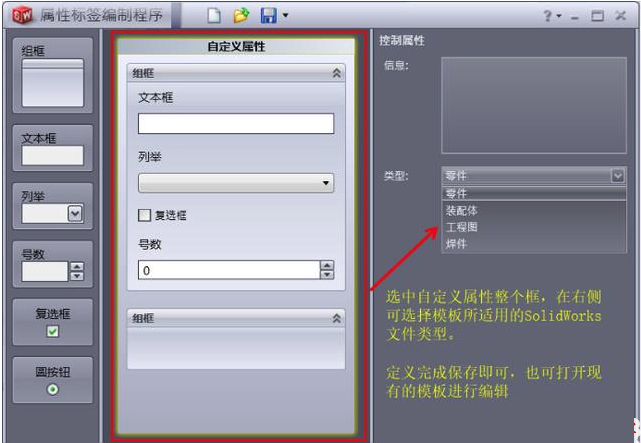

说明：属性模板是通过【属性选项卡编辑器】来定制的，有两种方式可以打开它。

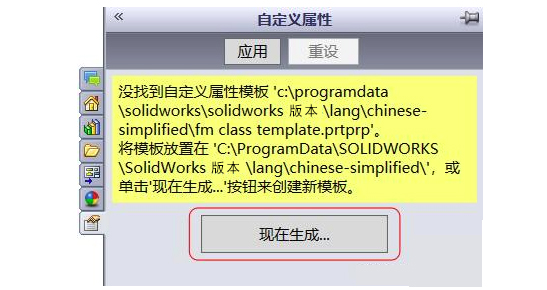

1、当【自定义属性文件】指定路径没有属性模板文件时，任务窗格的自定义属性标签中会提示生成，单击【现在生成】即可。

2、在Windows程序菜单中，单击【开始/SolidWorks 版本/属性选项卡编辑器】即可，不同的操作系统和Solidworks版本可能会有点差异。

以上就是关于SolidWorks各种属性值的含义和编辑方法，希望大家认真反复揣摩，一定可以做出得心应手的模板，提高绘图的效率！
