技巧分享丨SolidWorks系列化零件怎么快速生成？简单配置就可以实现 发布时间：2020-01-17
很多SOLIDEWORKS设计师
不知道怎么快速生成系列化零件
今天跟着小象的步伐一起来学习下吧
SOLIDWORKS系列化零件设计
所谓系列化零件，举一个简单的例子，比如我们的螺栓，规格、大小长度就是一个系列化零件，因为长得都一样，就是尺寸有区别。
所以这种情况我们就用SolidWorks进行系列化设计，快速生成这些零件。
这里以一个简单的实例给大家讲解，希望对大家有所帮助。

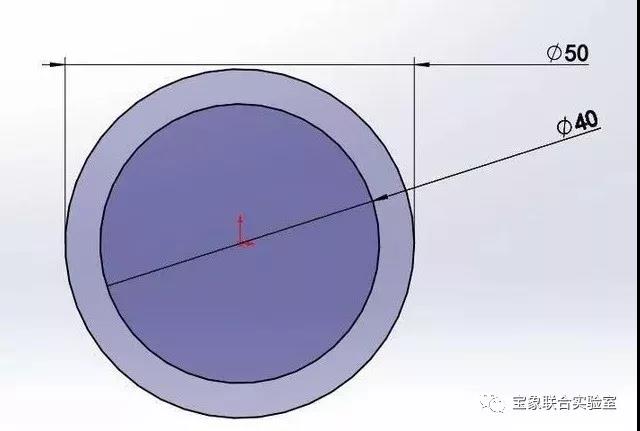

1、建好一个零件。如图一 先画出一个零件模型，并打开特征尺寸。

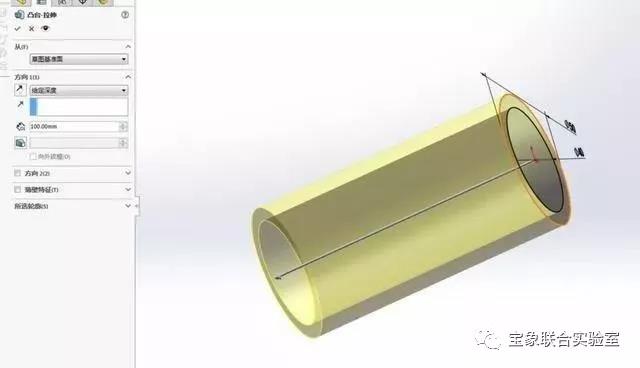

2、拉伸距离如下图

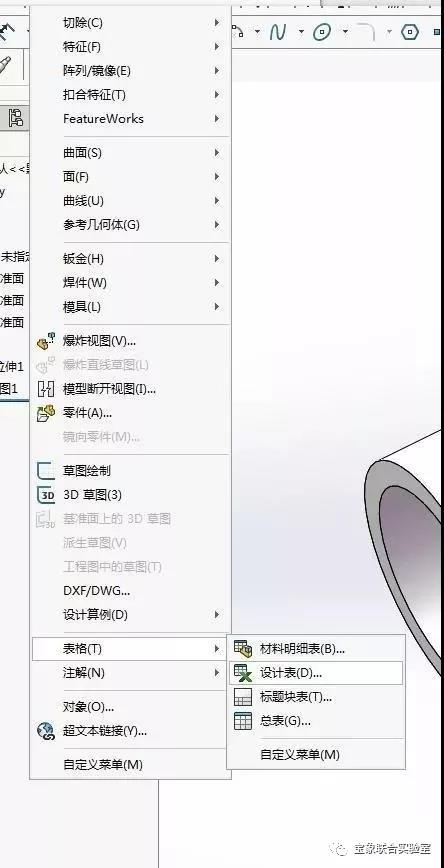

3、点击插入下的设计表如下图所示

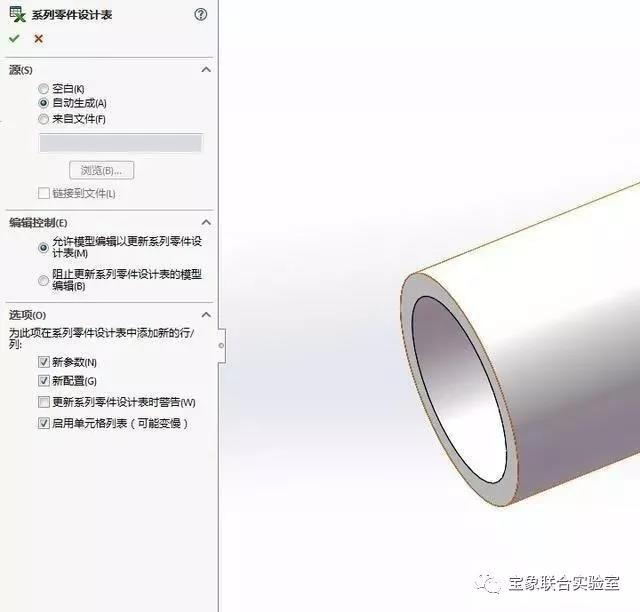

4、看到系列零件设计表，点击确认

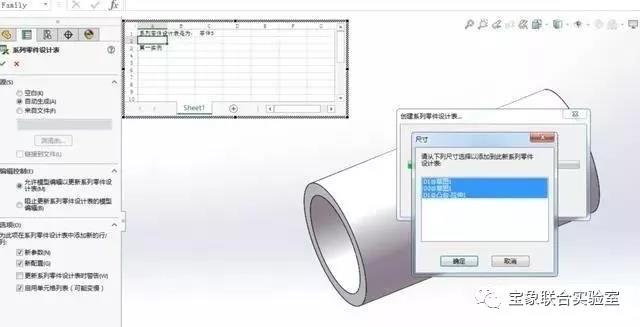

5、选下面3个尺寸添入到表格中，在表格如下图所示

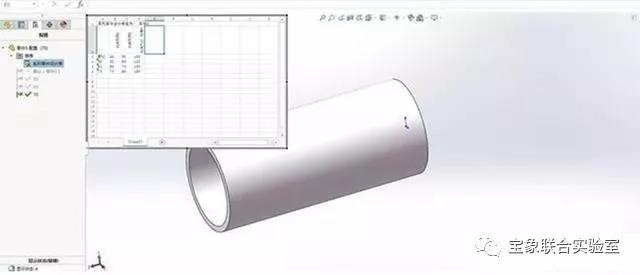

6、在表格中填入数据，如下图

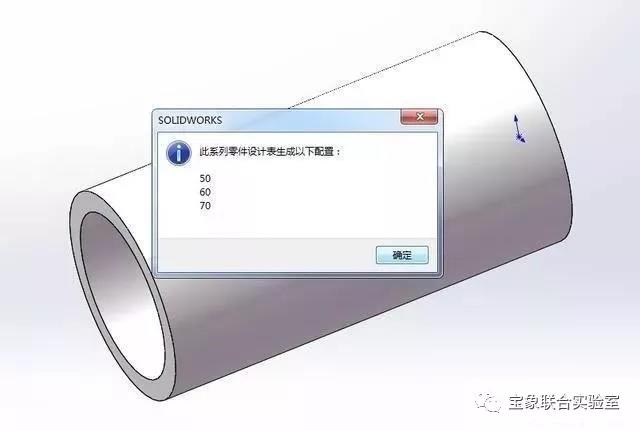

7、输入数据后，点击鼠标中键确认。再点击确认 把刚才输入的数据增加到数据库。

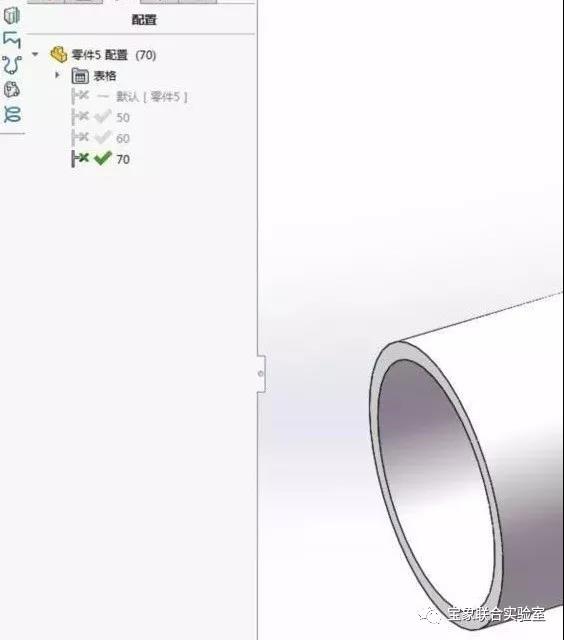

8 、点击设计树中，可以看到以下配置。就做好了一个零件的设计系列表。
如果在插入表格的时候漏掉变化尺寸，也可以在表格纵行空白处添加，双击需要变化的尺寸即可。
SOLIDWORKS自动生成化零件设计表
创建【系列零件设计表】的最方便的方式是使用已有的配置、尺寸和特征自动生成。已有的信息会按照一定的格式自动填到Excel表格中，并会以默认的双向控制方式自动更新。
在插入系列零件设计表时，SolidWorks窗口将切换到Excel界面。这就是说，当系列零件设计表激活时，工具栏变成了Excel的工具栏。
SOLIDWORKS插入设计表的方法
从下拉菜单中选择【插入】/【表格】/【设计表】。
单击工具栏上的【系列零件设计表】。
简单吧，简单的话赶紧动起来，自己做一个自己喜欢的哦。
