最近，很多小伙伴在后台问：如果做一个把手的建模，使用什么方法比较快速呢？

那么今天小象就分享一个实例解析，告诉你如何用SOLIDWORKS中自由形完成把手的快速建模！！

正文来啦

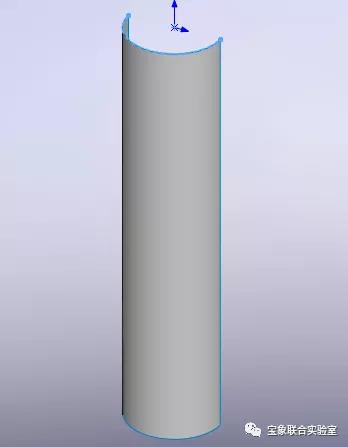

首先，我们先绘制一个半圆的草图，然后，拉伸为曲面实体，如下图，相信，这里，大家都很容易了解：

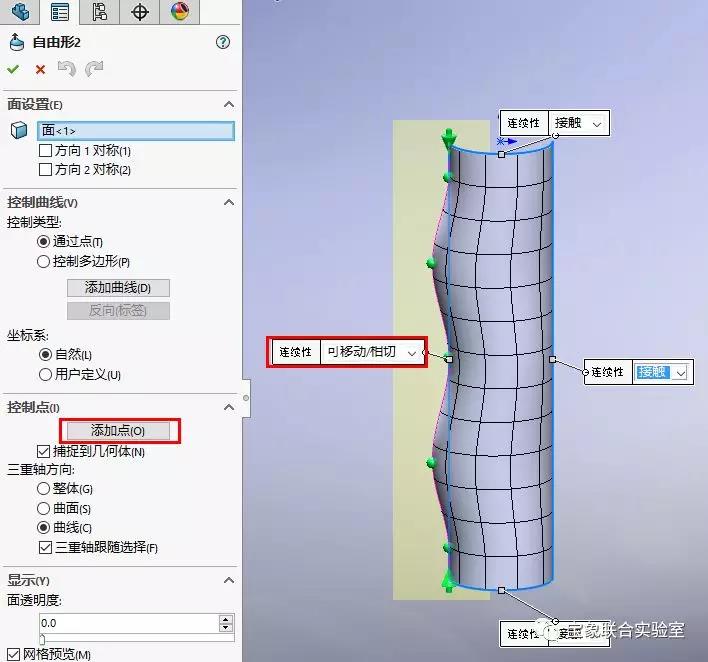

之后，我们可以利用自由形工具，来对曲面进行变形操作，我们将其中一条边线设置为“可移动/相切”，之后，就可以在这条边线上添加点了，加好后，我们可以随意拖动点，推动到我们喜欢的形状就好了；

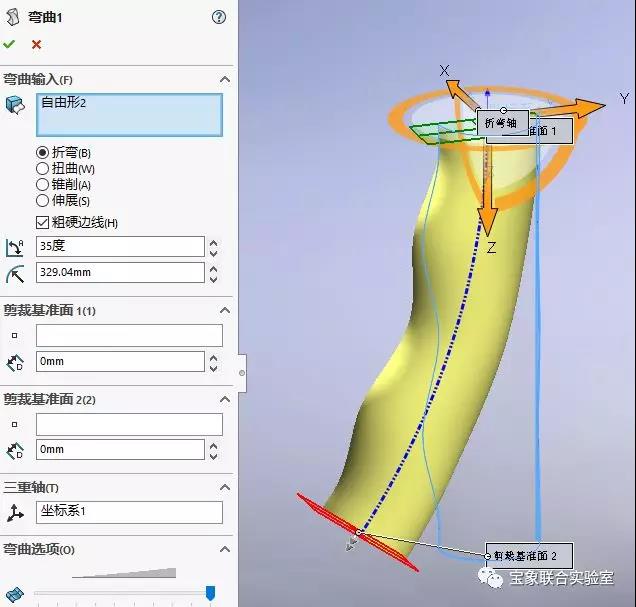

然后，我们使用弯曲命令，随意弯曲一个角度，当然，自己感觉漂亮，就好了；但是，一般这种情况下，都是有美工人员来进行绘图和设计的，所以，我们只需要根据他的情况来进行设置就好了。

最终效果如下图：

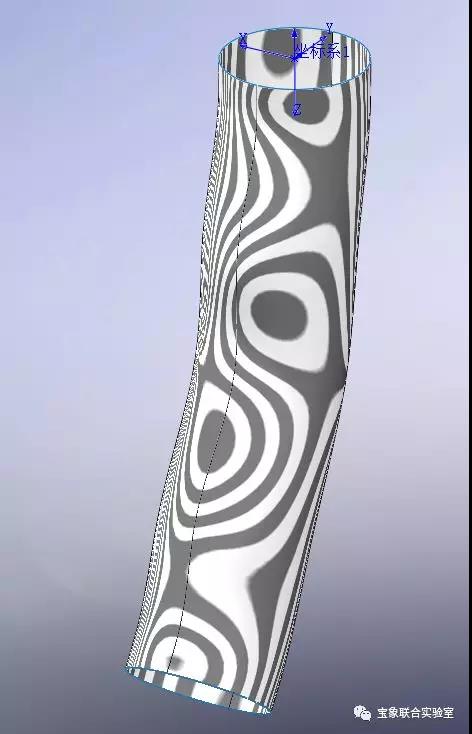

最后，我们再做个镜像和缝合，显示斑马，如下图所示。

当然，这只是个小例子，小伙伴们可以根据此来进行多多练习，做出属于自己的曲面造型！

-END-

作者丨TerryZhang
