技巧分享丨SOLIDWORKS螺纹线建立,这波操作你会吗? 发布时间:2020-09-18

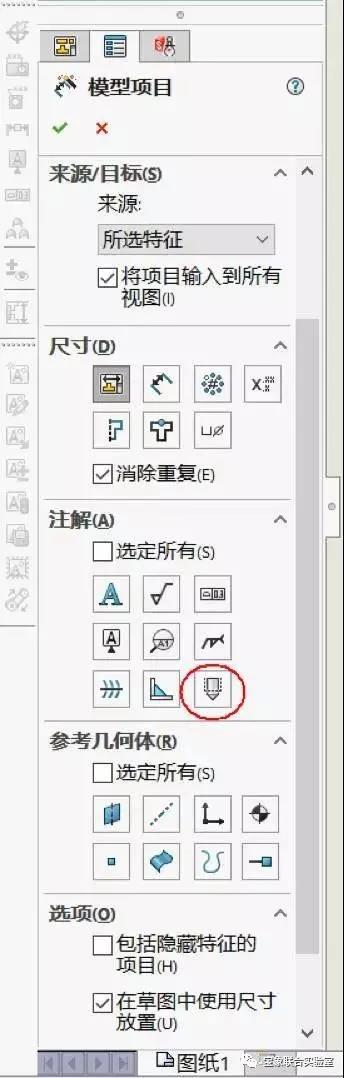

圈红的就是螺纹线,点击所要插入的工程图视图,确定以后就出现了

当然这会导致所有螺纹线都被标注出来了,还有一些是我们不需要的,这就需要更改开始的选项了。
在最顶端的“来源/目标”选项下将“将项目输入到所有视图”取消勾选,并且在来源下的下拉选线中选择所选特征。

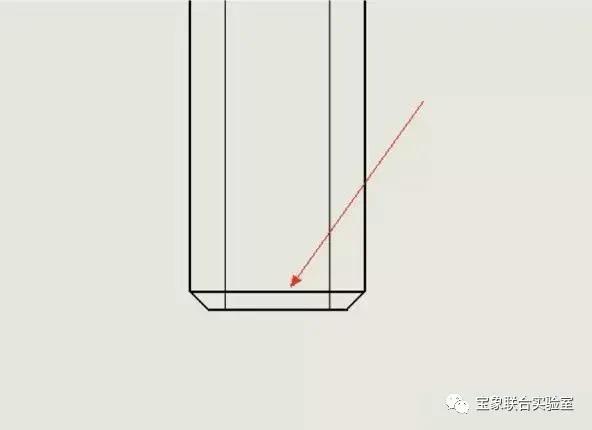

然后点击“目标视图”选择你所要标注的视图,然后点击所需视图的螺纹起始位置的圆周边线即可



来源丨SolidWorks战队微博
