今天小象给大家讲讲SolidWorks运动仿真之跟踪路径的课，准备好小本本了吗？

我们将通过利用数据驱动的马达控制笔式绘制机工作的方式，看一下它在solidworks中跟踪路径的使用

1、新建一个运动算例，切换到Motion分析

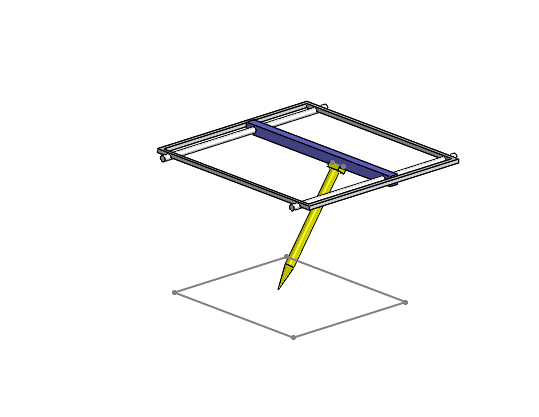

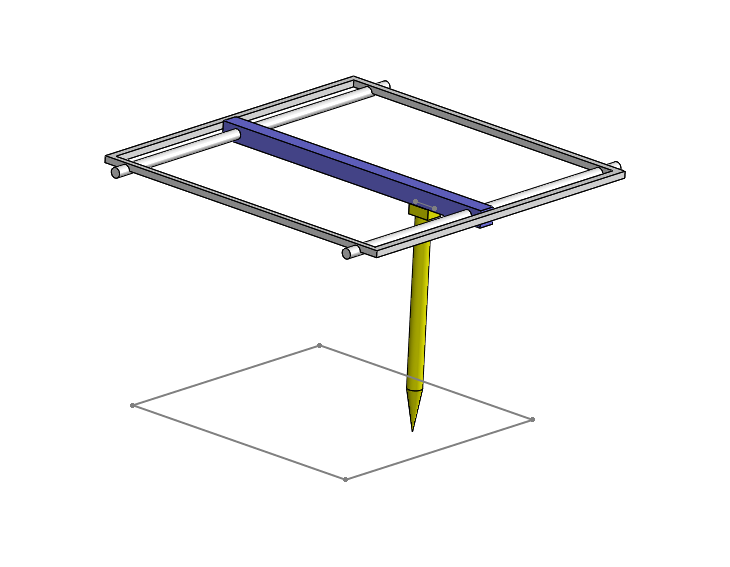

2、检查装配体，查看现有配合下装配体零部件的自由度

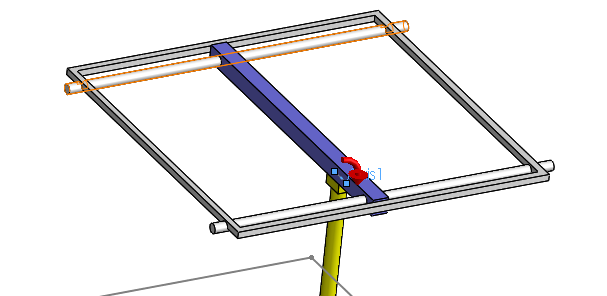

3.添加线性马达，防止指针绕横梁转动

4、添加线形马达，第一个马达用于驱动横梁沿支架移动，运用数据点的函数编制程序，选择输入数据movy.csy

第二个马达用于驱动指针沿着横梁移动，输入数据movx,csv

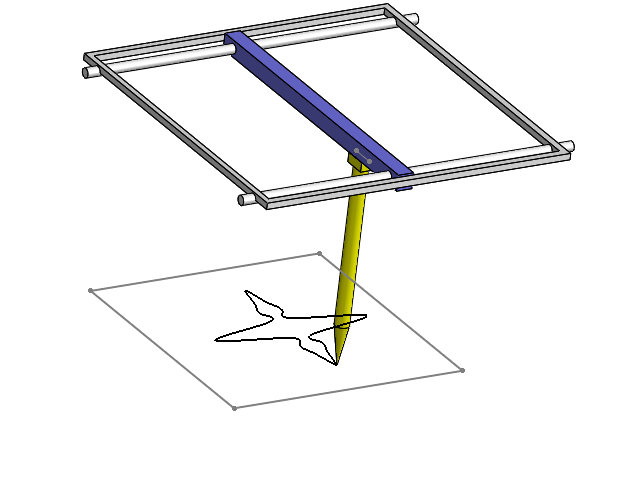

5、运行这个算例

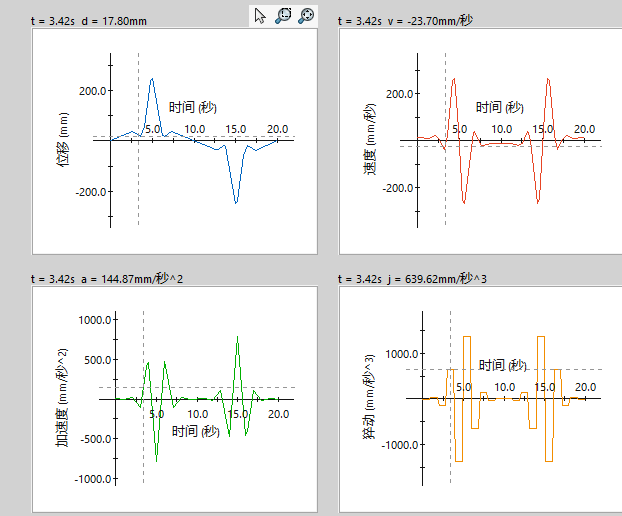

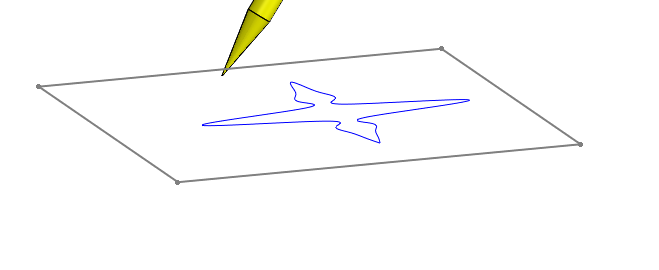

6、生成绘制轨迹。新建一个结果，选择位移/速度/加速度和跟踪路径，并选择指针的顶点

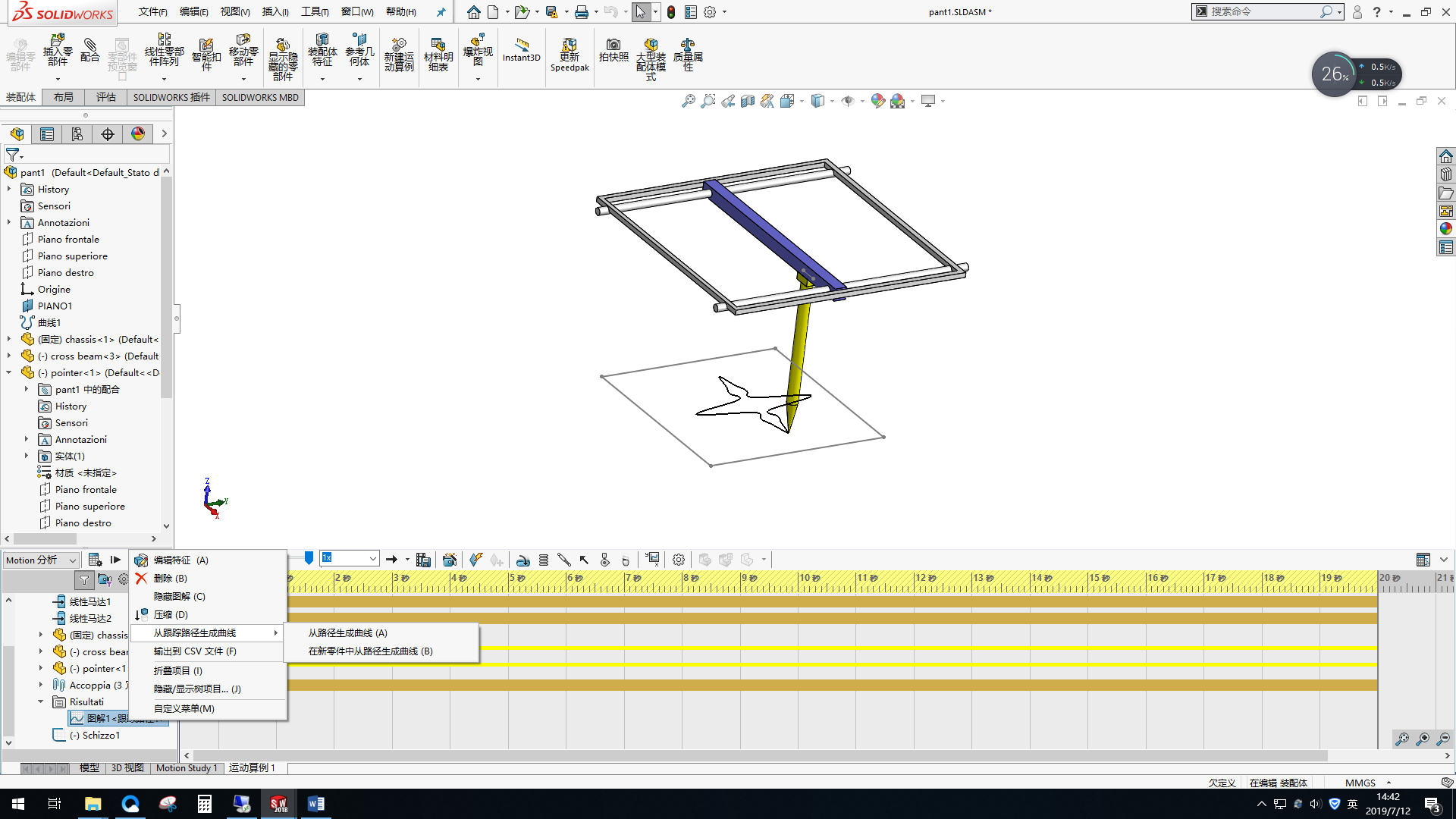

7、从跟踪路径生成曲线

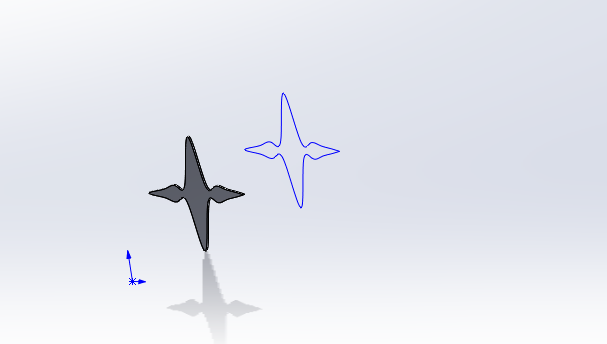

●在装配体中生成曲线

●在新零件中生成曲线
