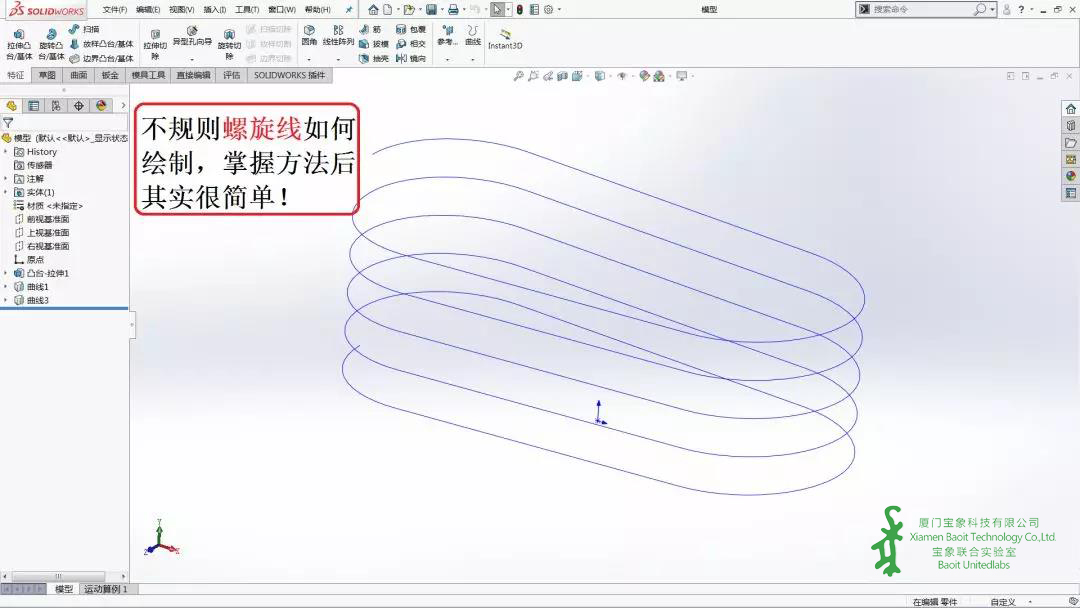

想要对其进行绘制，本视频就提供了一种非常快捷的方法。绘制思路如下：

1.建立基体特征（槽口）

2.建立投影曲线

步骤一：建立基体特征

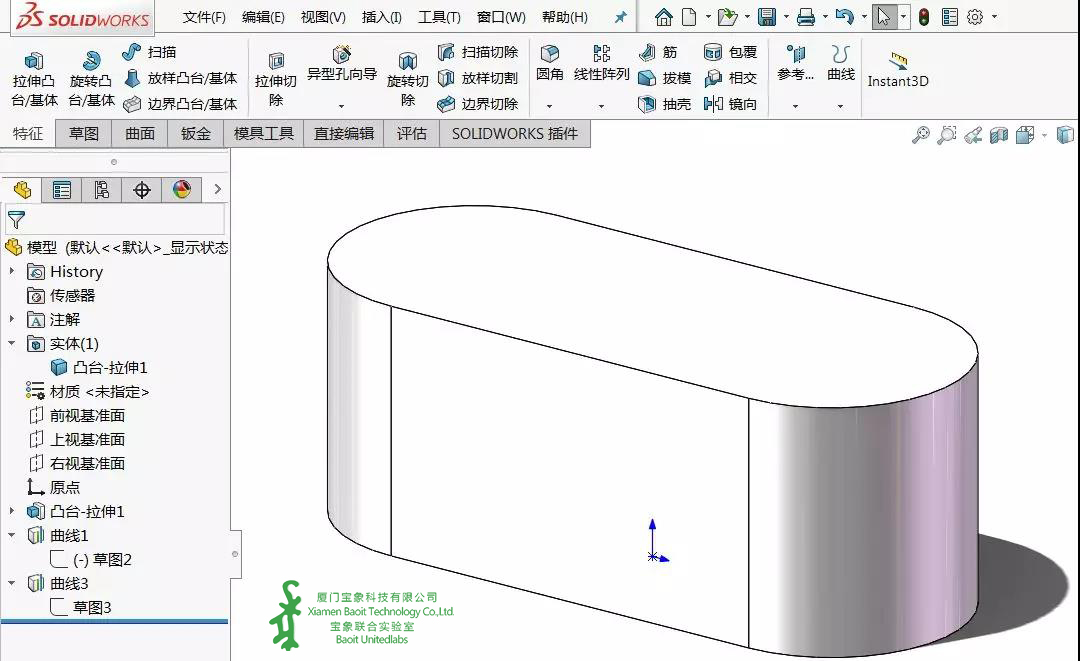

通过基体特征的建立，来确定螺旋形轮廓。可以直接在草图中采用槽口形状图素，并使用拉伸特征进行建模。结果如下图所示：

步骤二：建立投影曲线

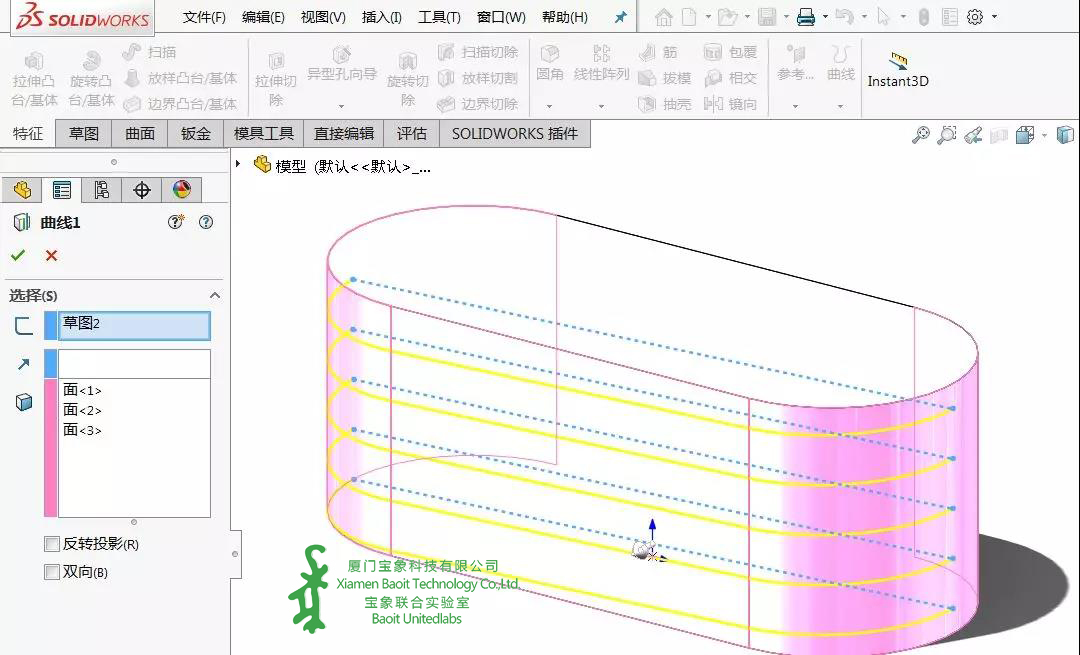

在模型合适的截面上绘制斜线，完成后利用投影曲线功能获取基体表面上的曲线。该表面曲线就是对应的槽口形螺旋线，需要注意的是要进行正面和反面共两次投影。

有关螺旋线的详细操作过程请点击下方链接。
