说到台扇，今天小象就给小伙伴们看看台扇的流动仿真分析

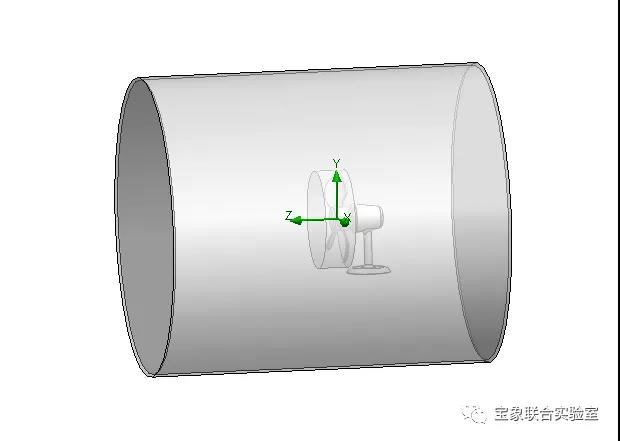

先给大家做个项目描述：台扇以200rad/s 的速度进行转动，台扇四周为环境压力，而且台扇在Z方向还会产生0.1m/s的恒定风速。

当然，最重要的还是操作步骤

先将这样的旋转问题定义为内部流动分析以助于得到收敛解

创建一个新的算例

分析类型选择内部，选择局部区域（平均），如下图：

最后设置初始风速0.1m/s。

小象的操作步骤是不是过分详细了呢

设置全局网格，如下图：

建立旋转区域右键单击旋转区域，选择插入旋转区域，指定旋转区域设定旋转速度200rad/s

指定环境压力——对外围圆柱体指定一个环境压力

设置计算控制选项

选择迭代3600次

先看看切面图：

再看表面图：

显示流动轨迹，如下图

看了上图台扇的流动轨迹，系不系很酷炫的感觉
