今天我们以一个STP模型为例做一个关于SOLIDWORKS Visualize渲染案例教学。

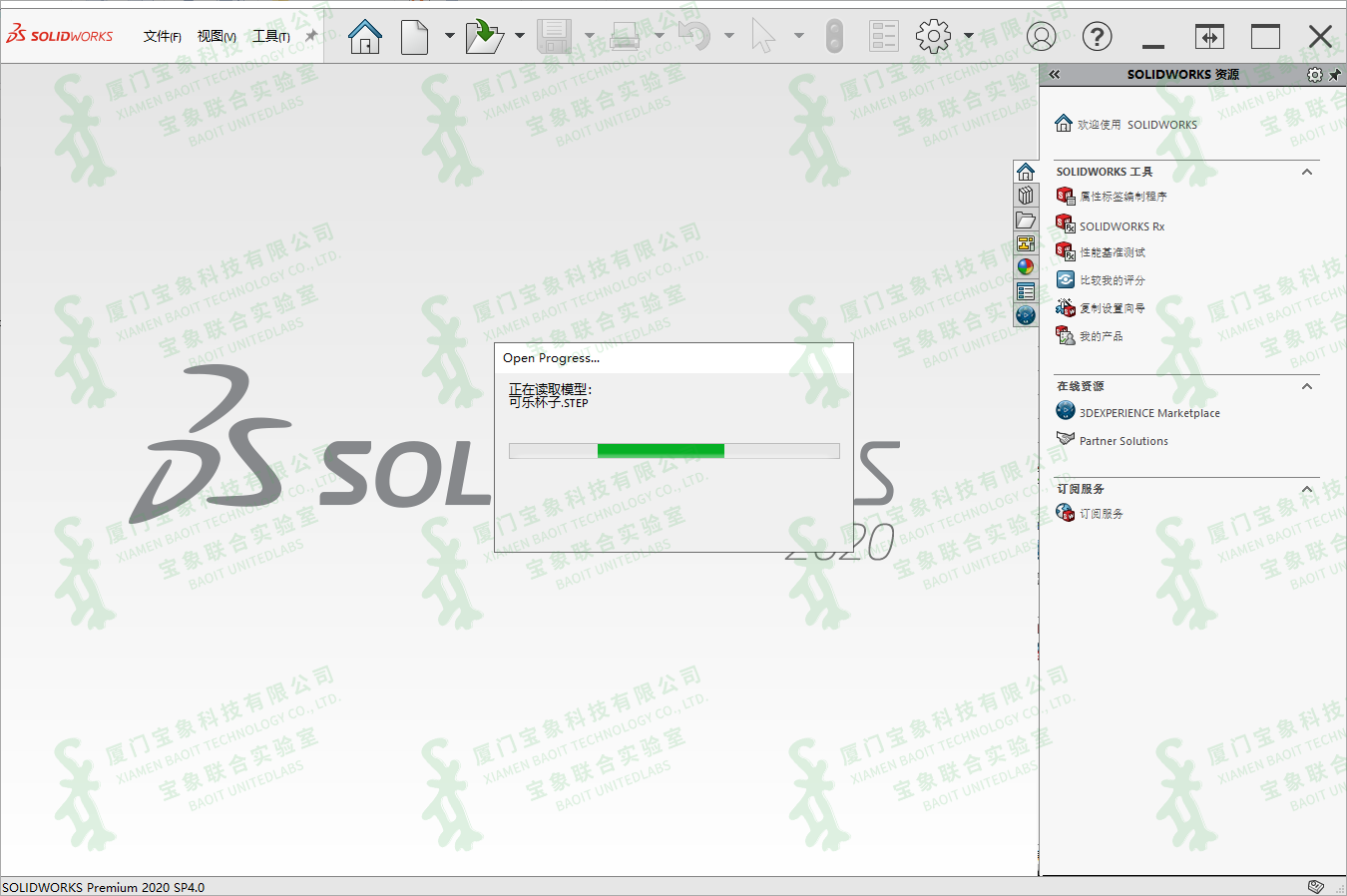

以可口可乐的玻璃杯为例，由于我们的模型并没有“CocaCola”字样，所以为了最大程度还原玻璃杯的样式，首先就需要在SW中打开我们的玻璃杯模型

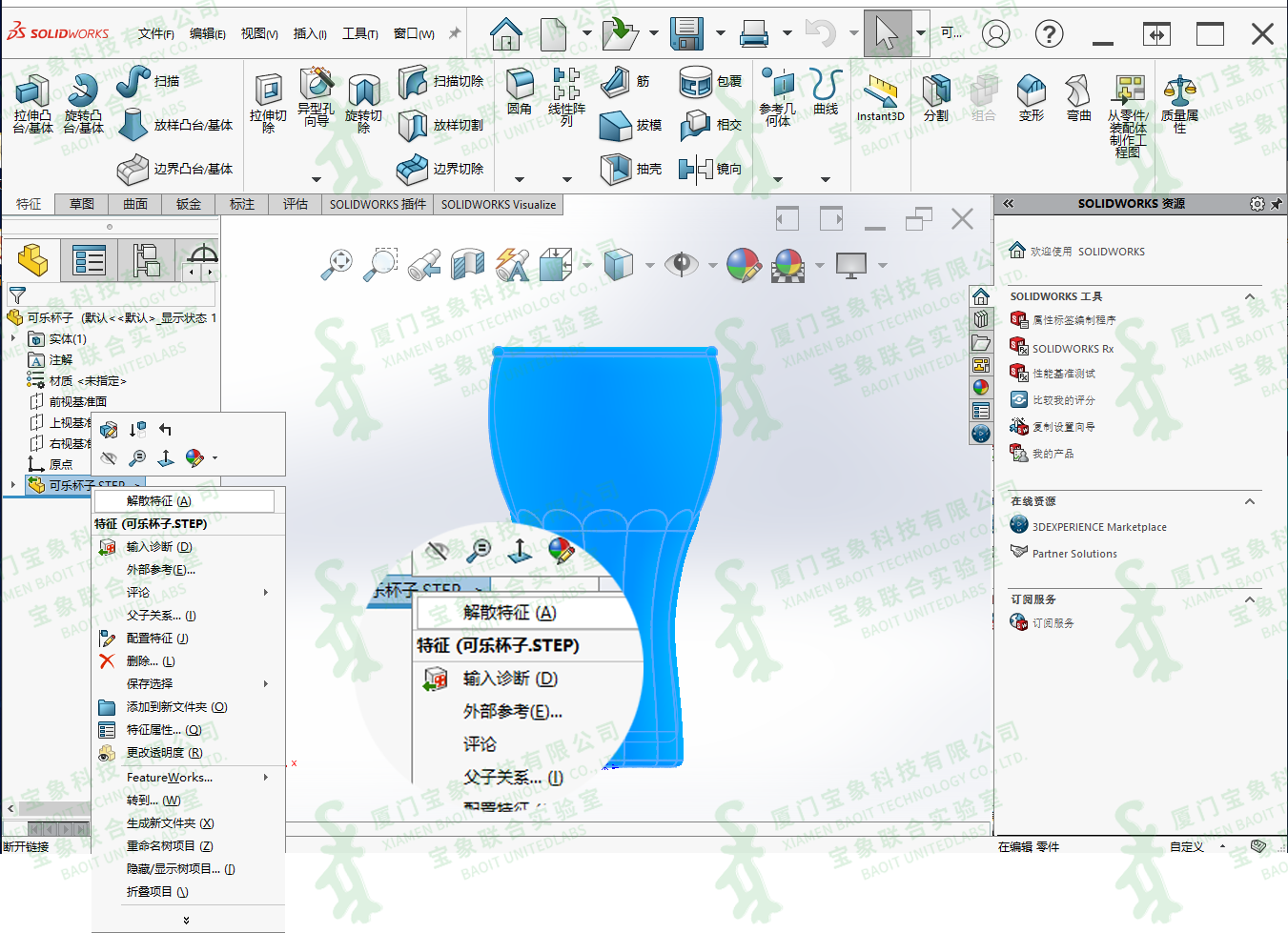

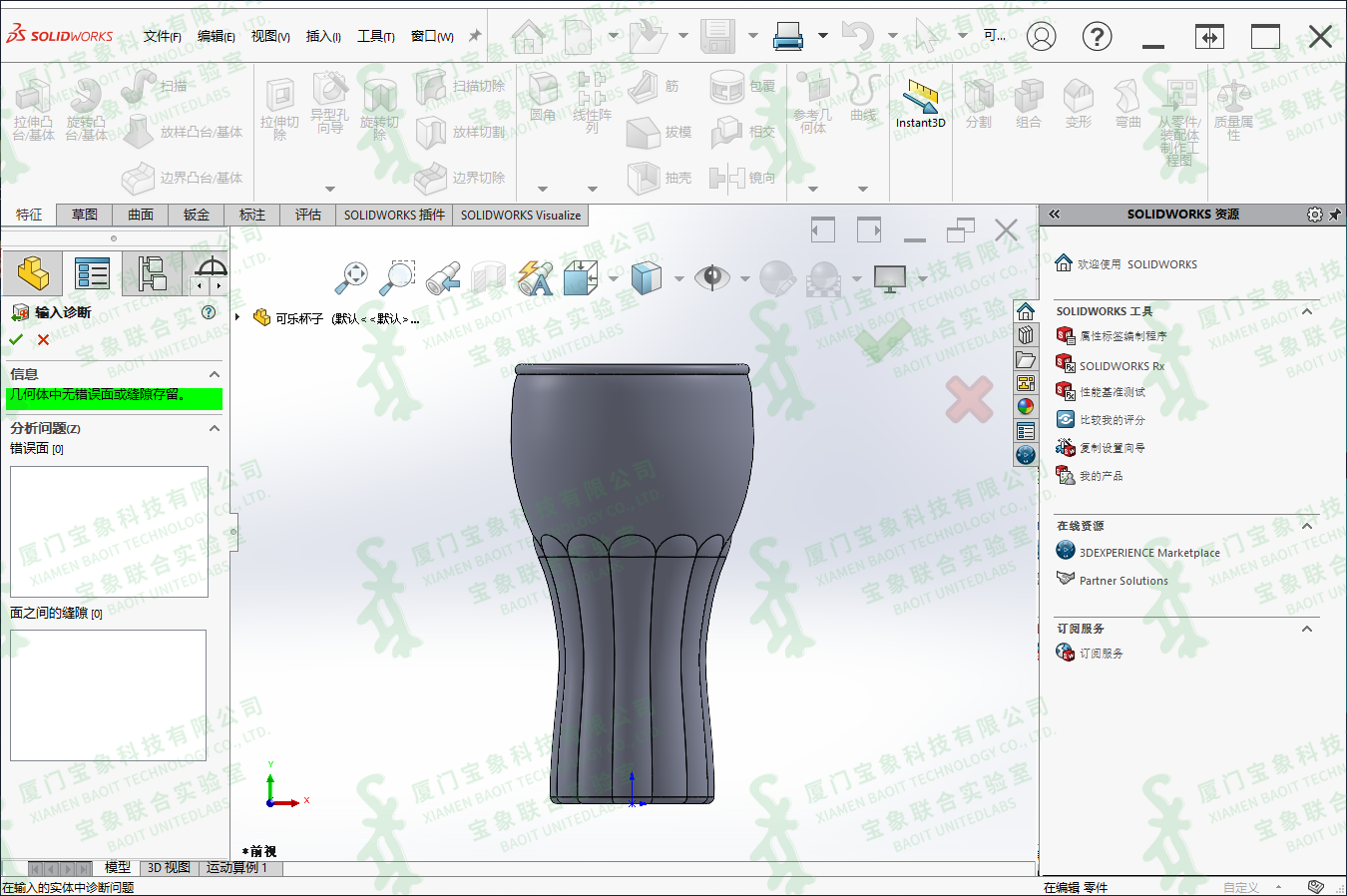

运行【输入诊断】识别是否存在错误面的情况，并【解散特征】

由于“CocaCola”字样在杯子的外壁上是以外凸的形式存在的，所以我们就可以利用【包覆】工具将其拉伸出来，为得到准确的字样草图，调整模型显示样式（推荐调整为“消除隐藏线”）

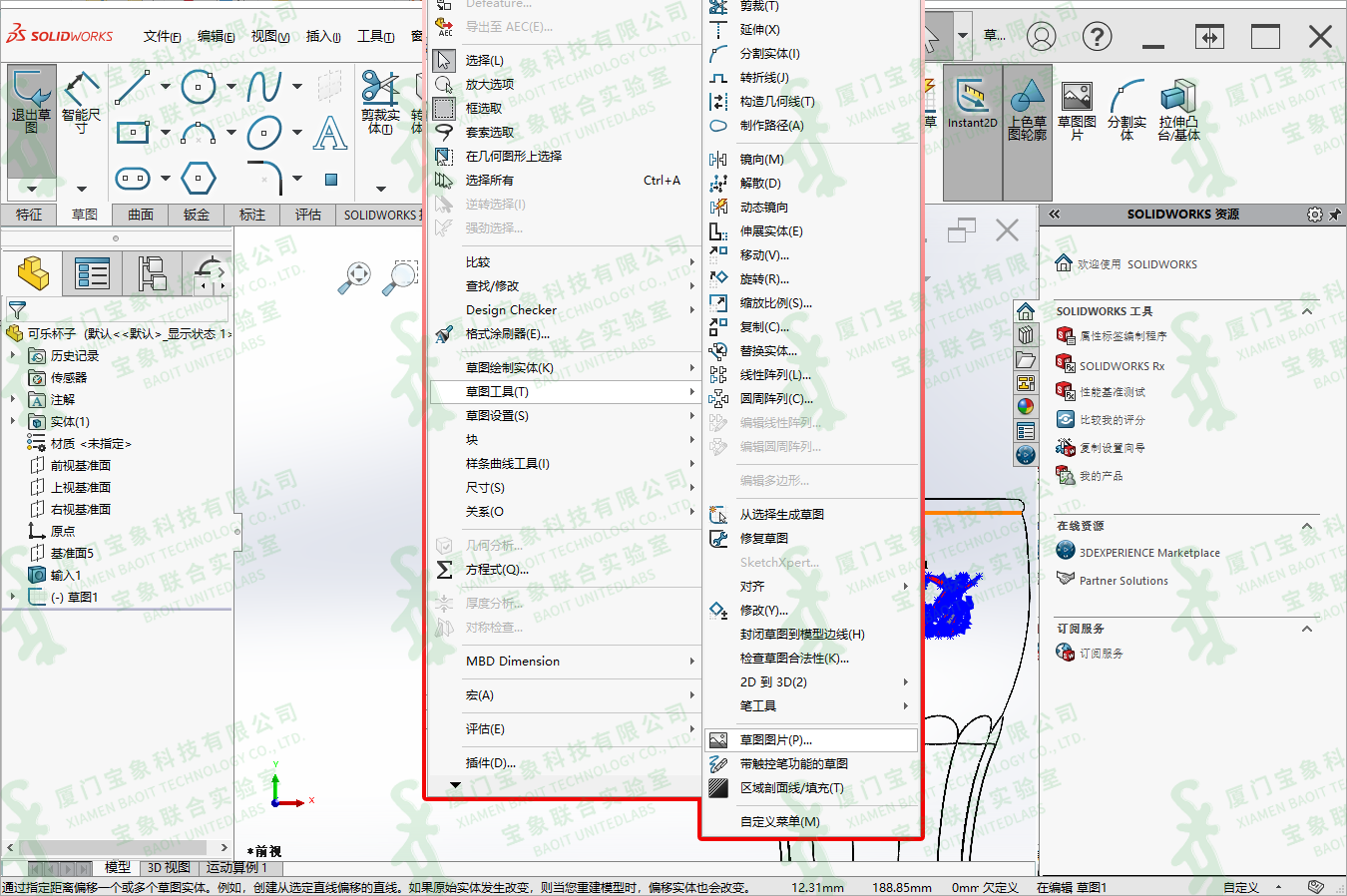

在前视基准面或右视基准面上，利用【草图图片】将PNG图像导入到草图中，并使用草图绘制工具—【样条曲线】将所需的字样勾绘出来

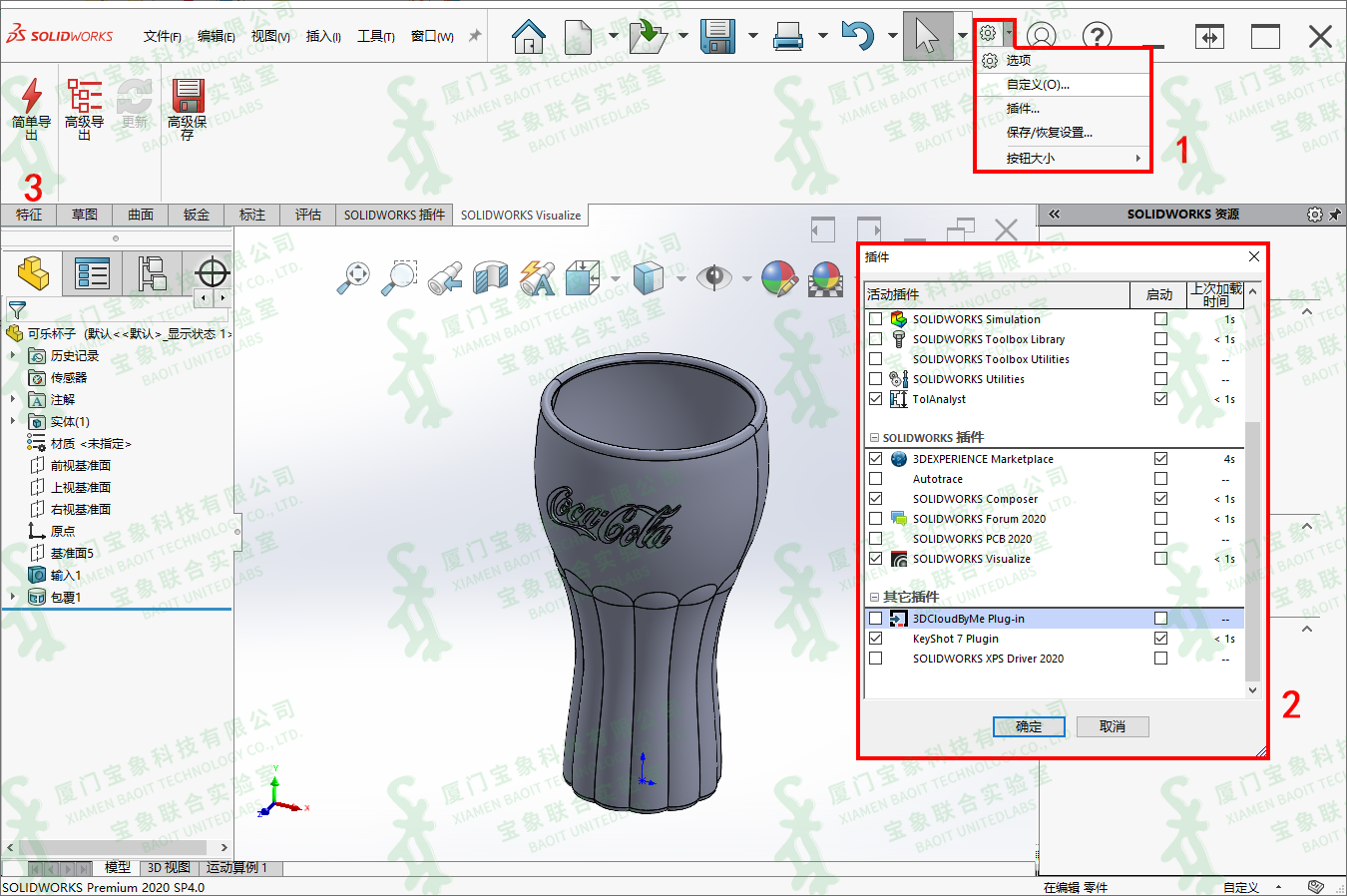

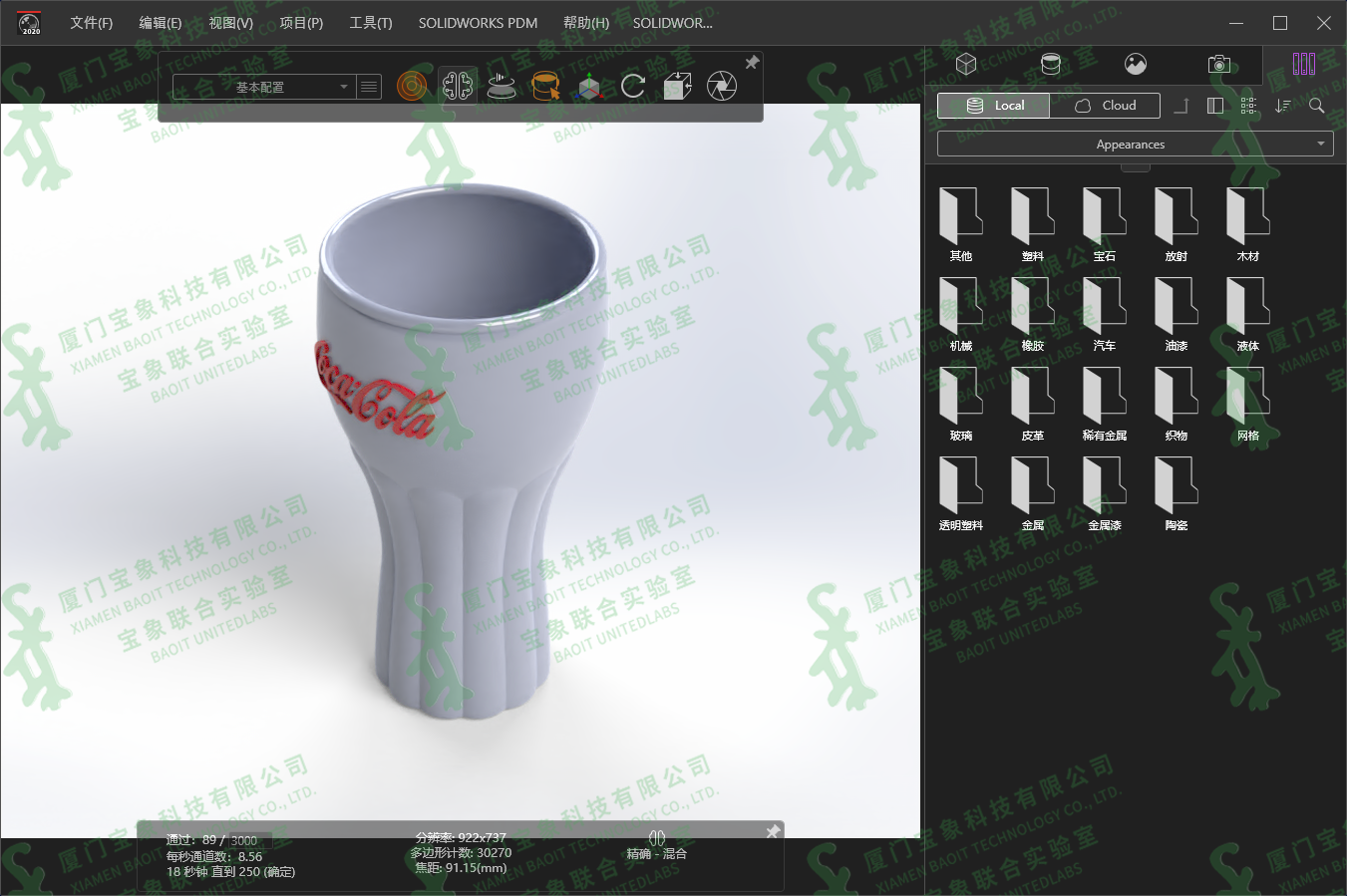

制作完成之后，我们就可以将该模型导入到SW Visualize中了，我们可以直接利用插件导入，也可以在SW Visualize中直接打开该格式的文件

导入进 Vis之后呢，我们就可以开始剩下的渲染工作了。

这边我们的一个思路可以是这样进行的：先确定渲染的布景条件，从灯光，背板等基础进行设置，再进行外观上的细节处理，最后才是我们的输出视角的确认。

具体参数如下：

布景—灯光—环境：3 pointFaded

布景—灯光—背板：自制黑底中间渐变背景

外观—外观：玻璃

            外观类型：玻璃（实体）

            颜色：HSV 色调o饱和度0值0

            IOR：1.5  颜色密度：10nm  粗造度：15.17

基本参数的话主要调的就是这个，调完参数，我们就可以进行渲染了。

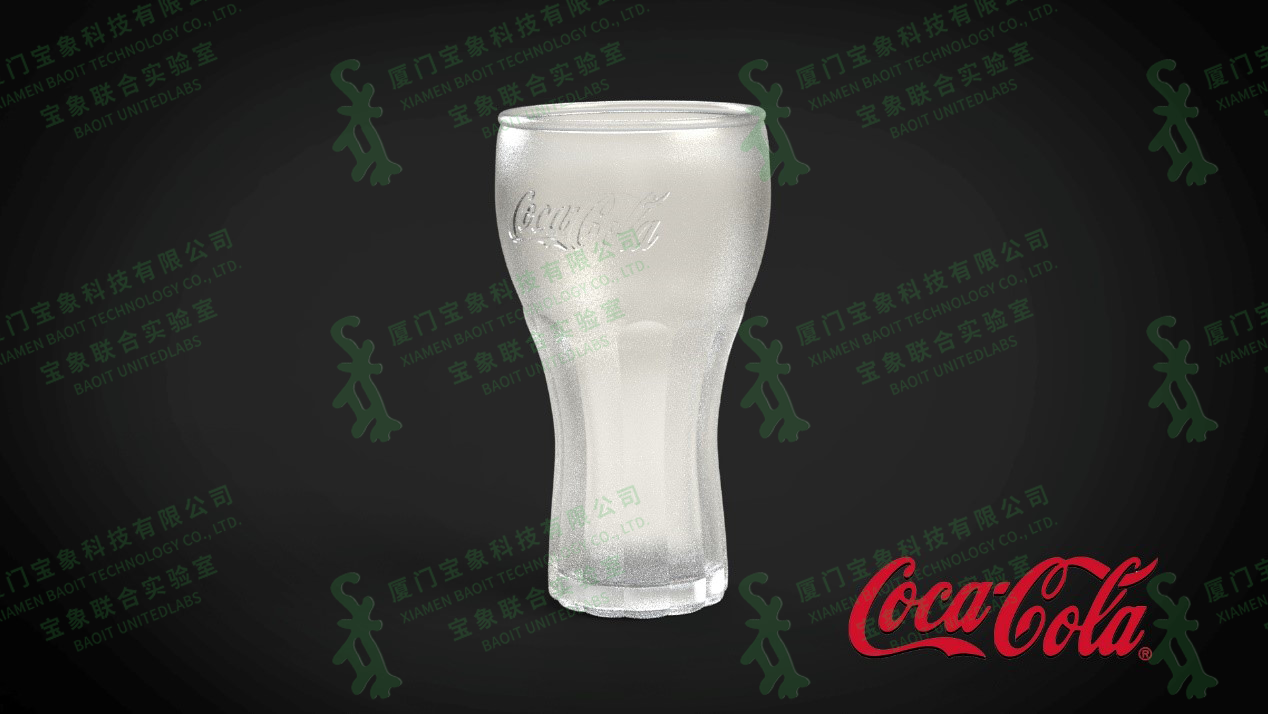

效果如下图所示：

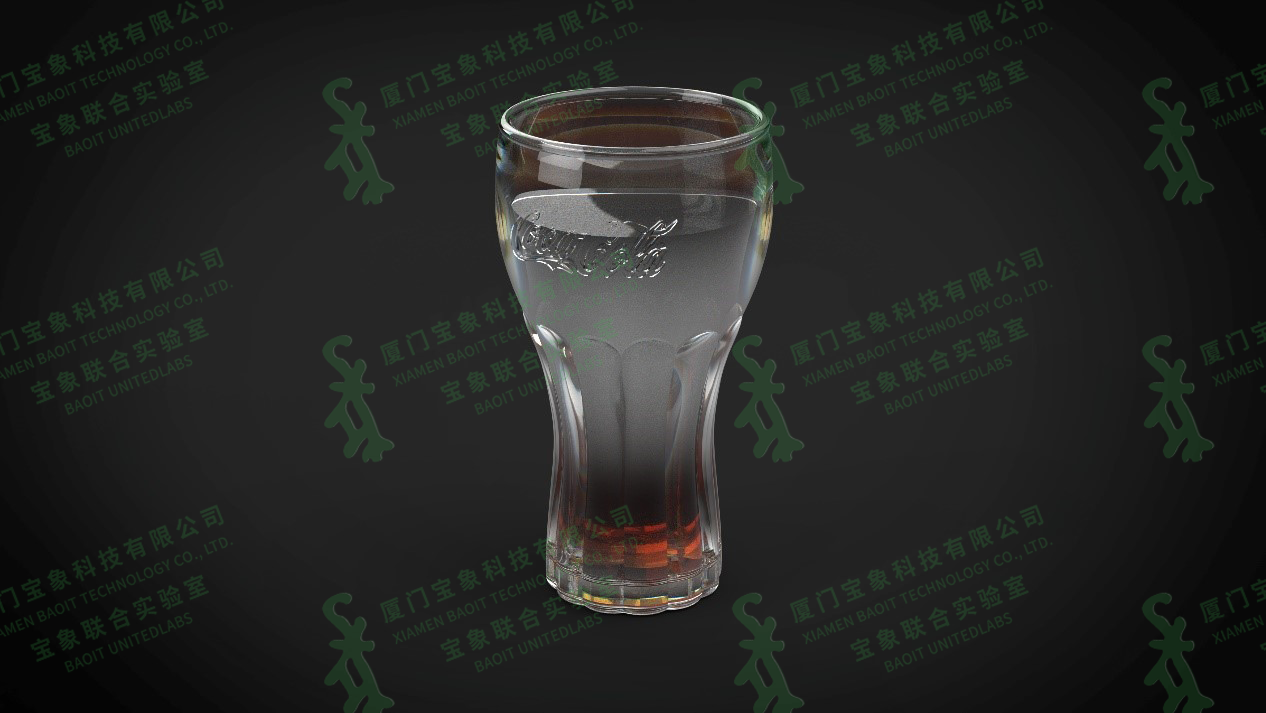

为了让我们的“快乐肥宅水”更形象，可以在杯子里面倒入“可乐”，同时改变玻璃杯以及液体的材质参数，杯子改为透明玻璃或者钻石材质。
