钣金加工件天方地圆的solidworks的画法与展开教程图解 发布时间:2020-08-31


“3D数据协同挖掘"


绘制天方地圆钣金件思路:首先绘制一个圆,留个小缺口,接着另建一基准面,绘制一个方型,留一个小缺口,最后使用钣金放样命令,就可以绘制出来了,继续看下面详细讲解!

1.SOLIDWORKS选择到草图工具栏,点击绘制草图,选择前视基准面(其他基准面也可以)。如下图,绘制出100的圆形,然后绘制中心线,等距实体绘制出间距为0.01的两条直线。裁剪圆,使圆断开,并删除直线。

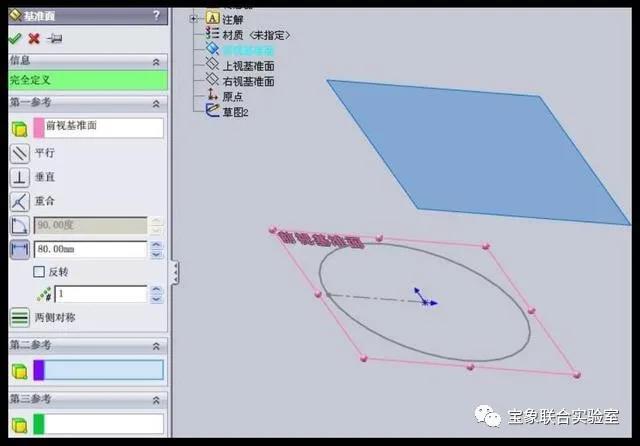

2.建立基准面。选择基准面工具,选择前视基准面。在距离处输入80mm,完成。


3.绘制方形。仿照1步操作,在圆心绘制一个110的矩形。同样断开0.01mm。

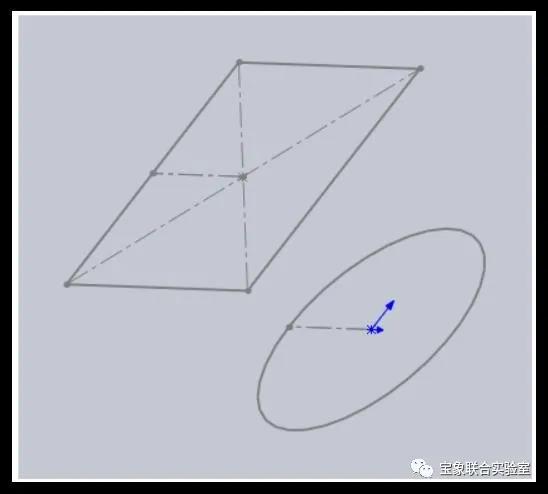

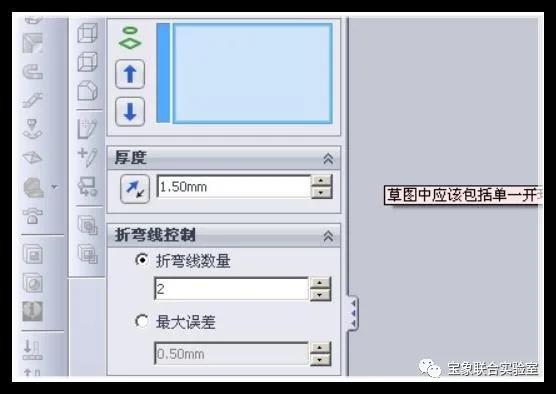

4.两个草图完成。旋转至如图所示。选择钣金工具栏中的放样折弯,选择两个草图,选择钣金厚度为1.5mm。

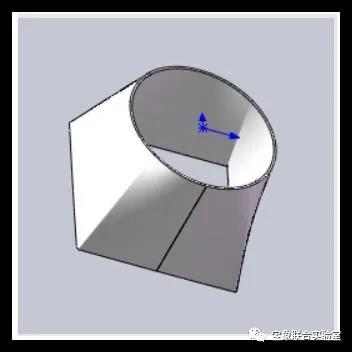

5.点击完成,天方地圆钣金件就绘制完成了。


6.如果要用到实际工作中,还要进行天方地圆钣金展开计算。

编辑上面天方地圆的特征,选择参数,设置折弯半径和K因子参数(这部分是钣金加工厂家的经验数值,每个钣金厂家设置方法都不相同。)

选择展开就好了,如图所示,天方地圆就自动展开了。



来源丨距米CAD
