SOLIDWORKS钣金模块专门用来建立钣金模型的，同样的，这个模块还有一个展开功能，可以快速的将钣金件展开成下料图。

那么，接下来，我们主要介绍下这种操作方法。

新建零件，新建草图。

如图所示尺寸，构建出钣金所需草图。

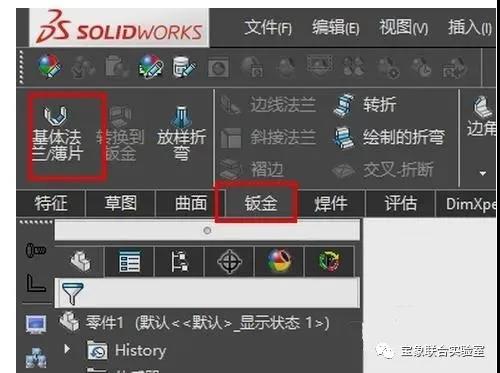

调用薄片命令，建立钣金体。

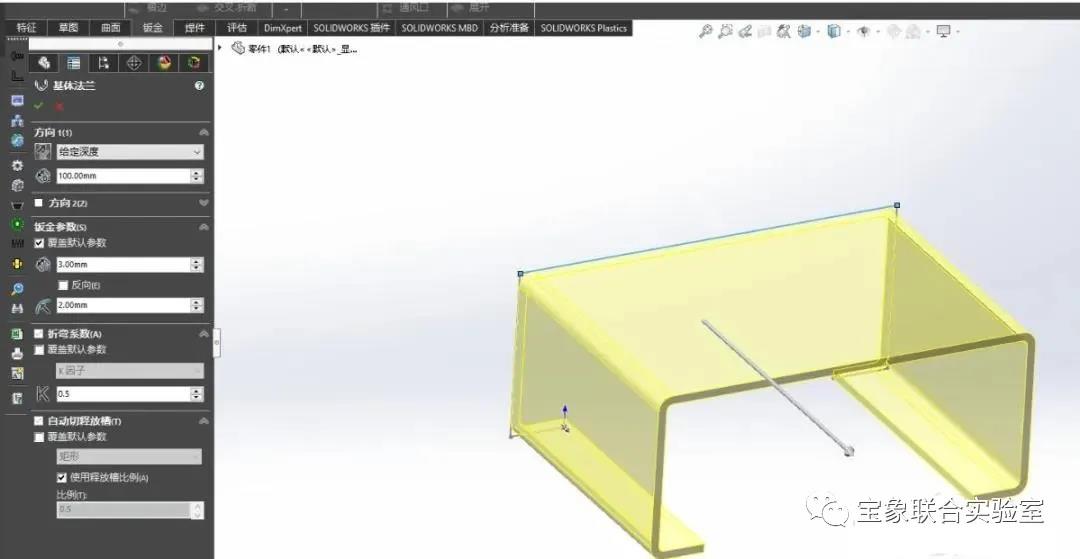

如图设置参数，壁厚3mm，深度100mm。

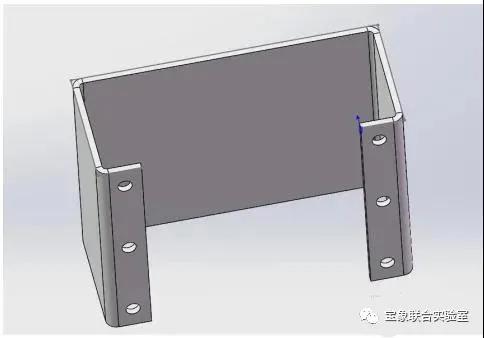

产生实体后，在底部切除成型 六个圆孔。

顶部切除成型 减重槽口。

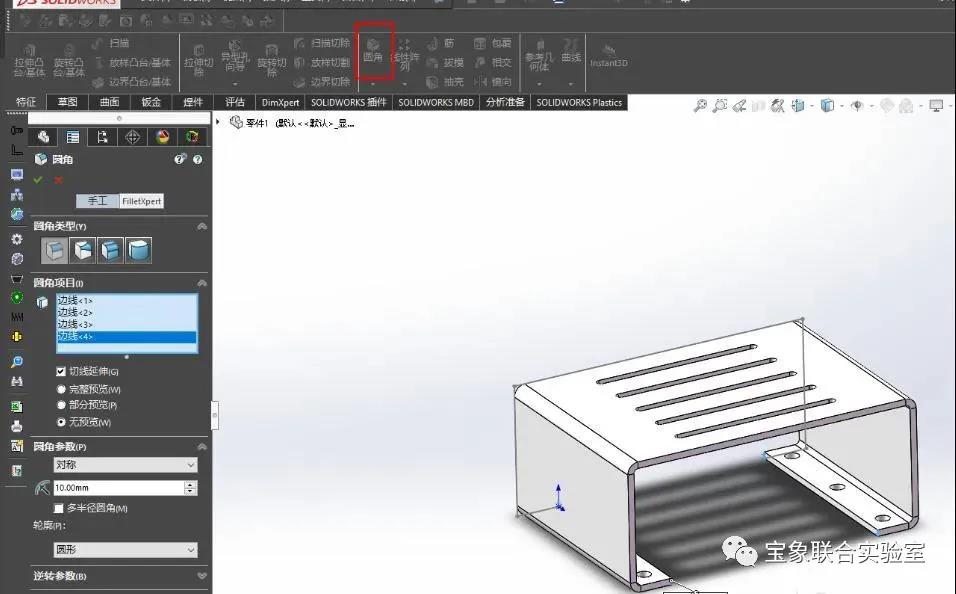

调用圆角命令，去除钣金件的锋利角边。

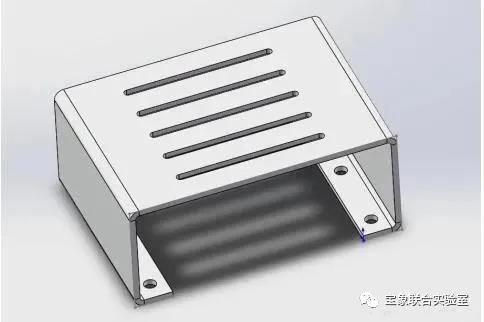

完成钣金体建模。

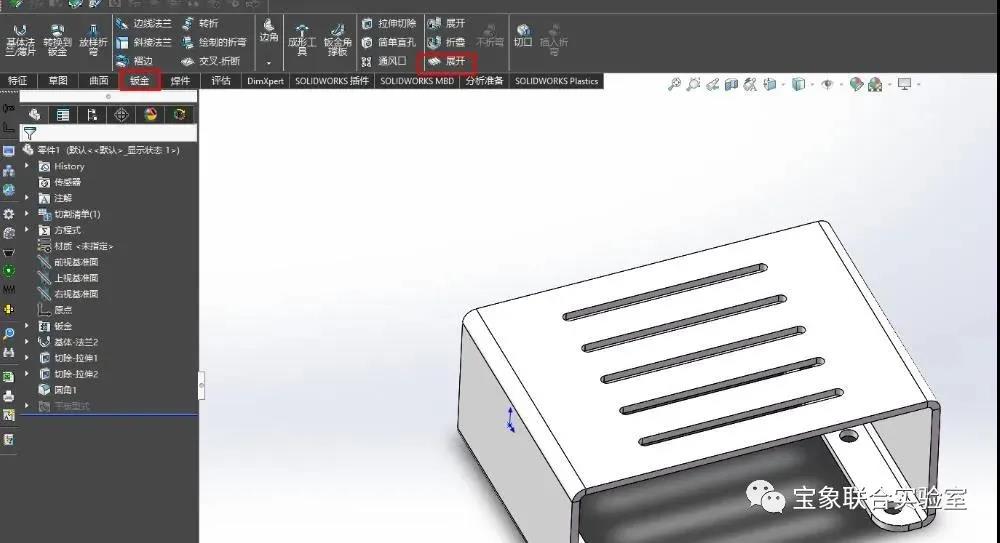

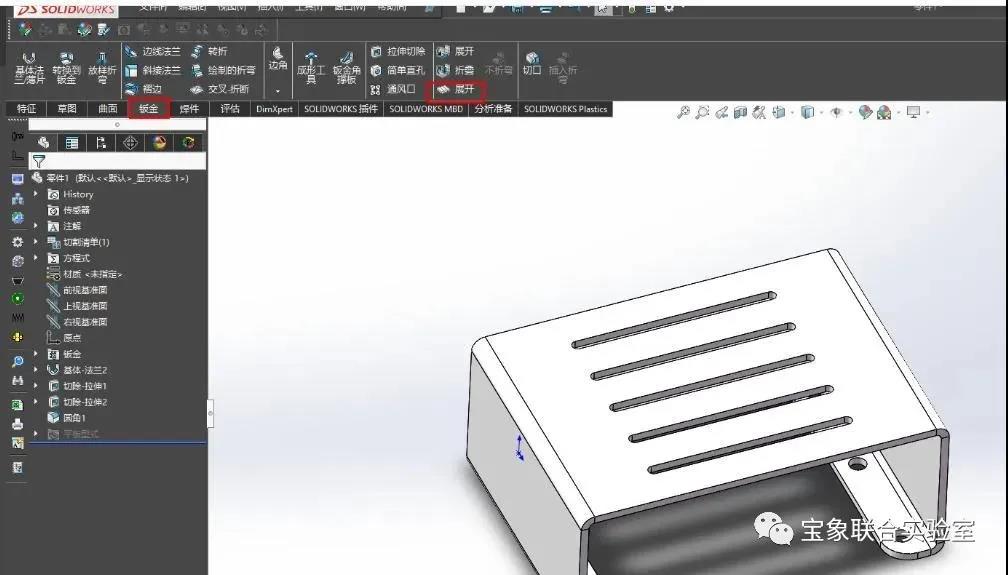

按图所示位置，找到展开命令。

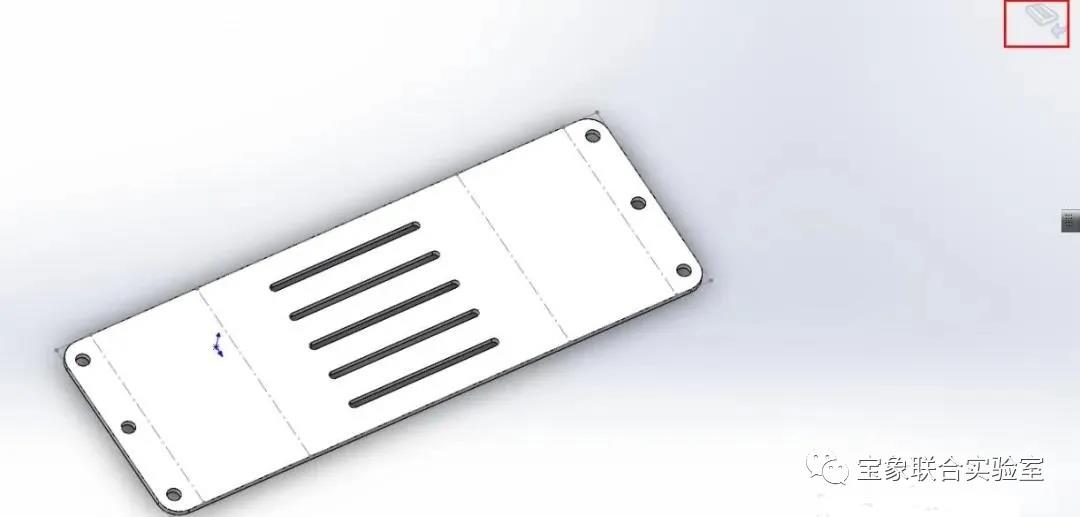

展开后，如图所示。

是一张壁厚均匀为3mm的板，且标注出折弯线。

此时，右上角有一个返回的图标，点击可返回钣金。

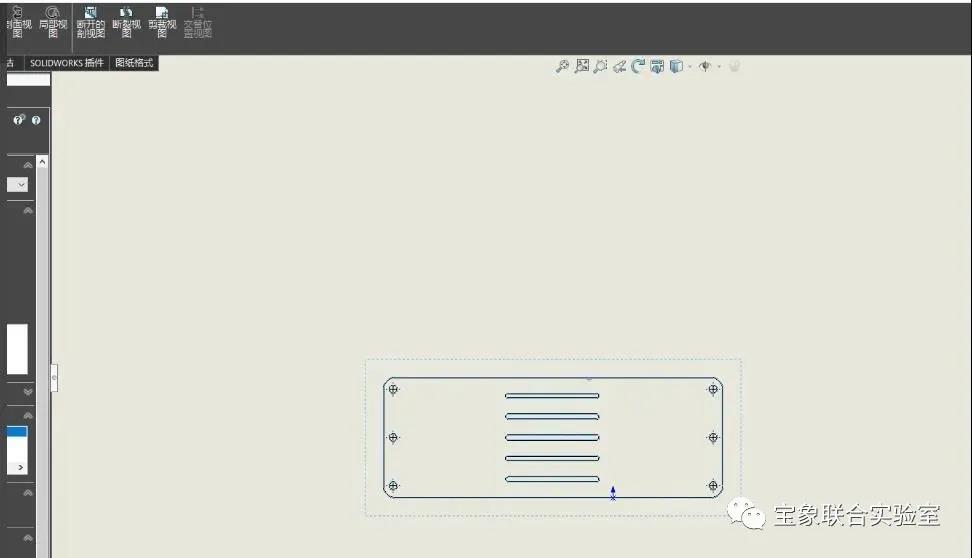

制作工程图。将平板式拖入图纸框内，设置图纸比例1：1，即下料图纸。

至此，钣金体展开成下料图完成。
